ATOM (4 / 9 paso)

Paso 4: BLUETOOTH

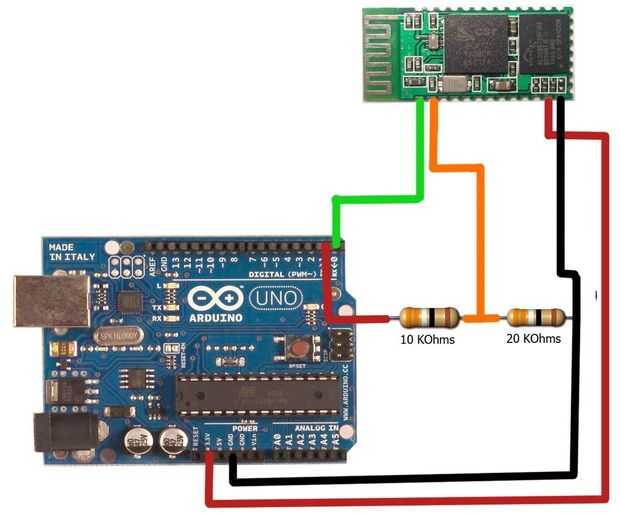

Conecte el módulo de bluetooth como se muestra en el siguiente circuito.
El arduino envía serie salida de 5v por el pin de Tx, mientras que el módulo del transmisor-receptor bluetooth usa 3.3v lógica. Así que un circuito divisor de tensión (nivel desplazador) es necesaria para convertir esta salida de 5v a 3.3v

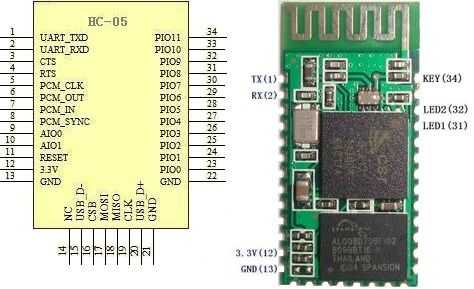

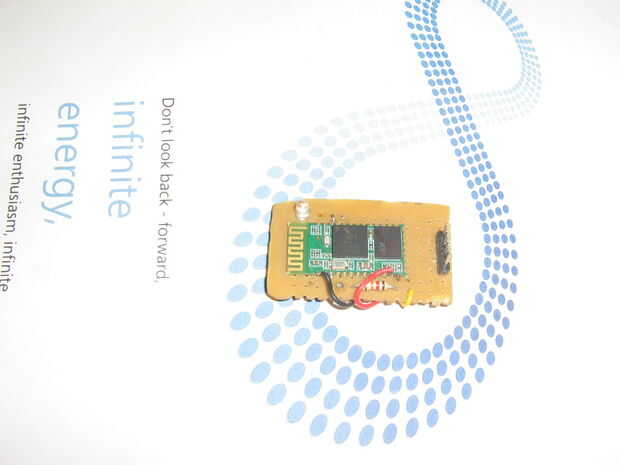

Que manejadas para el bluetooth en un PCB junto con las resistencias y un led de la soldadura. Un led puede conectarse al pin 32 junto con un resistor de 470 ohm. Si todo salió bien te shou tienen el led parpadear powered ON y mantenerse constante cuando se conecta el pc a él.
Para más detalles reffer a la guía en pdf abajo.

¡ ADVERTENCIA!
Nunca conect el rx pin desde el módulo de bluetooth directamente a la arduino como u mi suelta tu arduino, así como su módulo de.
Asegúrese de 3.3 + se conecta a 3.3v+ en el arduino y no de 5v.
