Paso 7: eléctrico.

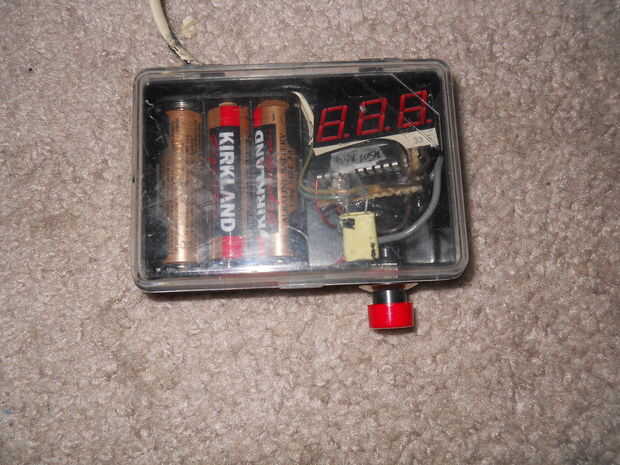

Ahora que el código es cargado, tenemos que empezar a hacer las conexiones. Busca en la parte inferior del código en el paso anterior, conecte los pines del puerto B en el attiny 8 conexiones de la pantalla, teniendo en cuenta que 0 significa que es activo, y el tercer pin (pin 2) es el punto decimal. Puesto que todas las pantallas son diferentes, esto va a cambiar con cada uno. pernos de 7,6 y 5 en el puerto D ir a la muestra derecha, centro e izquierda, en consecuencia. Conectar el oscilador a los pines 4 y 5, así como energía, y dos de los cables en el cable telefónico a los pines 6 y 7. Añadir las resistencias pulldown entre estos dos pines y el suelo. Conecte los dos cables restantes de cable de teléfono a positivo y tierra. Ahora, aplicar energía a él. La pantalla debe mostrar 000. Si conectas los dos cables de los pines 6 y 7 a + V, uno tras otro, rápidamente, se deben ver el número de la extrema derecha (y posiblemente el medio si eres realmente rápido) cambiar el valor. Si es así, entonces añadir el diodo en serie con el circuito entero (conectado a + V en el cable attiny y teléfono, con la banda hacia él) y conectar las baterías y el interruptor de encendido.
Por último, conectar los leds de IR al poder con la resistencia adecuada (usé un 1K, pero el LED puede ser diferente) y los fototransistores entre las dos líneas de "la señal" en el cable del teléfono y el V +. Encintado de los LEDs y transistores a una tabla uno frente al otro en dos pares (un LED y un transistor por cada par) y rompiendo los dos en la sucesión rápida debe, hacer otra vez, el número que aparece cambiar. Si funciona, se realiza el cableado.
