ATtiny DIY escudo ISP programador (5 / 5 paso)

Paso 5: Completar el ATTiny ISP escudo

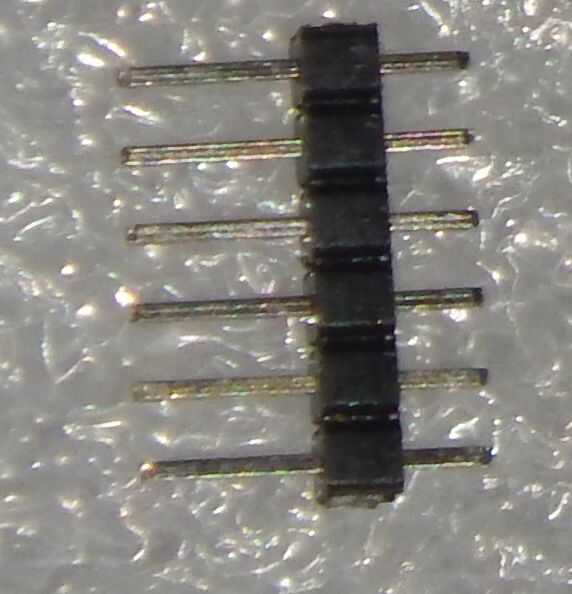

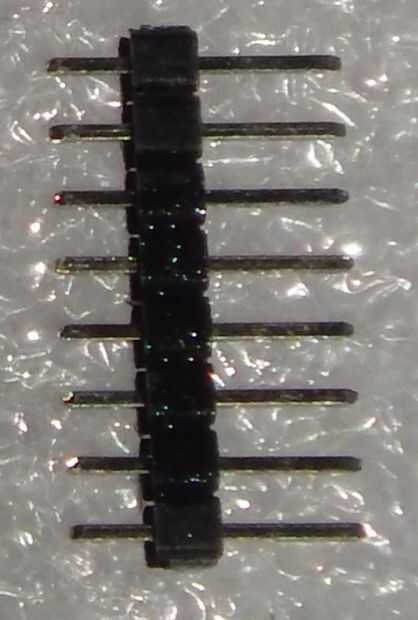

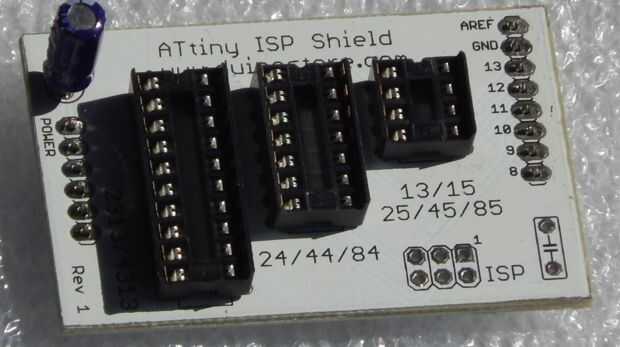

De los componentes de la soldadura la cabecera Perno Perno cabeza de IC 8 y 6 de la placa principal. y soldadura 10uf/25v Capacitor respetando la polaridad a la placa principal. eso es que todo tu escudo de ISP está listo para programar el IC pequeña de Atmel

Aquí es el procedimiento para el programa

y también obtener un kit ensamblado completo de www.htlinux.com

Codificación completa y fuente código fuente
