ATtiny programación Shield para Arduino (6 / 7 paso)

Paso 6: Circuito de soldadura

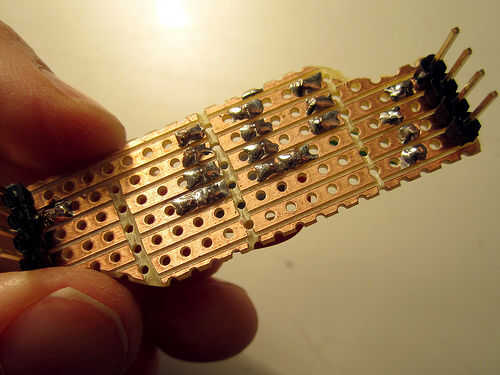

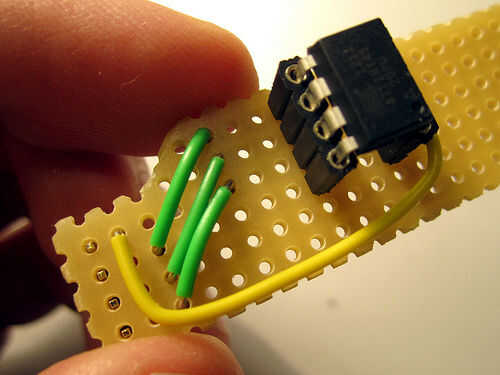

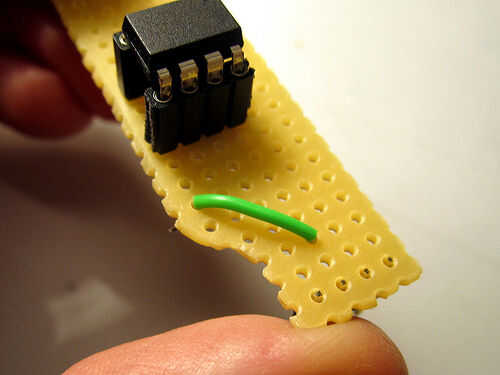

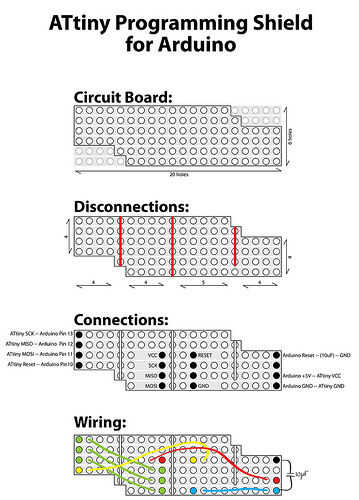

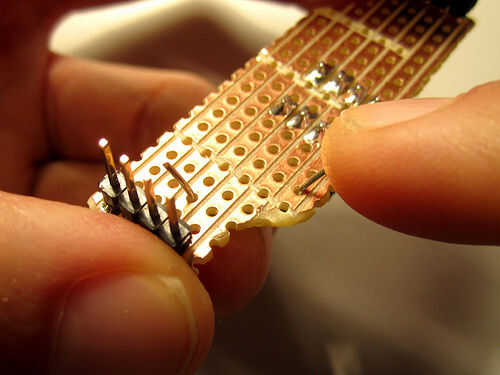

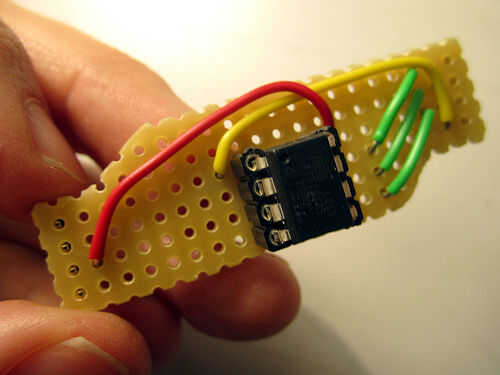

Utilizar el cable de puente o cortar alambre y cualquiera de los extremos de la tira y empezar a rellenar el circuito con los cables para hacer las conexiones entre los pines de Arduino y los pernos de lo ATtiny. Utilice la ilustración y la siguiente información para referencia. Doblar los cables en la parte inferior para evitar que caiga antes de que les de la soldadura.

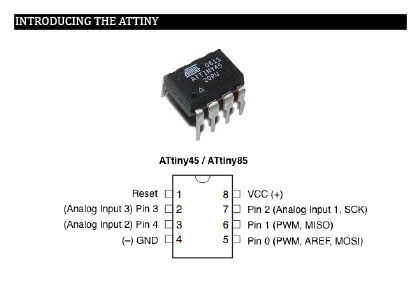

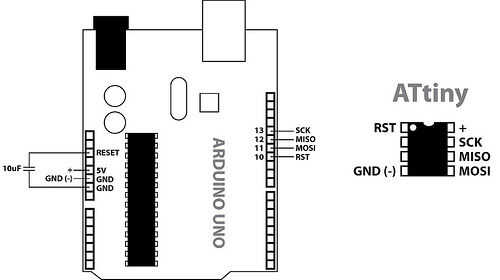

Cableado de conexión de tu ISP
ATtiny---Arduino
PIN PB2 (SCK)---Pin 13
PIN PB1 (MISO)---Pin 12
PIN PB0 (MOSI)---Pin 11
PIN PB5 (Reset)---Pin 10
Plus (VCC)---+ 5V
Menos (GND)---GND

10uF Capcitor:
Pines de Arduino: RESET---|| ---TIERRA

< a href = "http://hlt.media.mit.edu/?p=1706" >< img src = "http://farm9.staticflickr.com/8344/8191599432_3e2508f44d.jpg" >< /a >

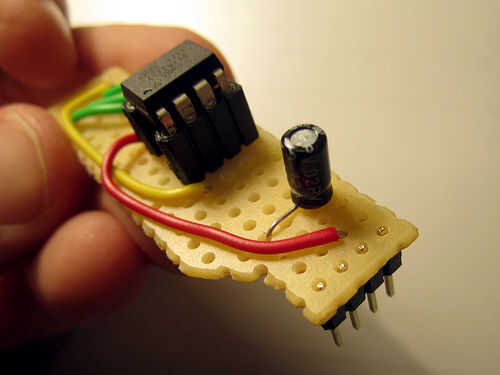

Cuando haya terminado de hacer todas las conexiones que se ilustra en el diagrama (incluyendo el condensador) entonces usted es hecho!
