ATtiny programador usando Arduino ISP (2 / 4 paso)

Paso 2: montaje en una placa de prototipo

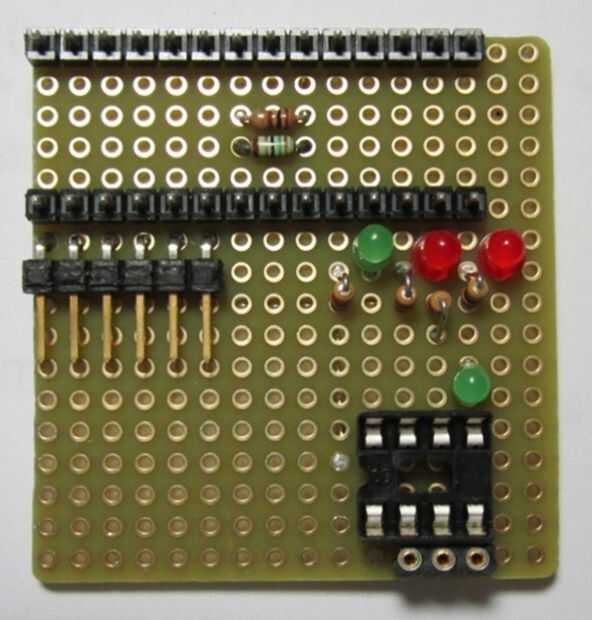

Utilizar un trozo de tablero de prototipo para montar un JeonLab mini v1.3, encabezado macho 6 pines para la placa base FTDI (Sparkfun), 3 que indica LED, un zócalo DIP de 8 pines y un resonador cerámico de ATtiny (si utiliza oscilador interno, no necesitarla). También he añadido otro LED a la ATtiny PB0 (pin 5) en orden para la depuración rápida, pero si no necesitas o quieres, simplemente ignorarlo. La función de los LEDs indicadores en bosquejo de ArduinoISP cargará más adelante son:

9 (rojo, derecha): latido del corazón - muestra que se está ejecutando el programador
8 (rojo medio): Error: se ilumina si algo sale mal
7 (izquierda verde): programación - en comunicación con el esclavo

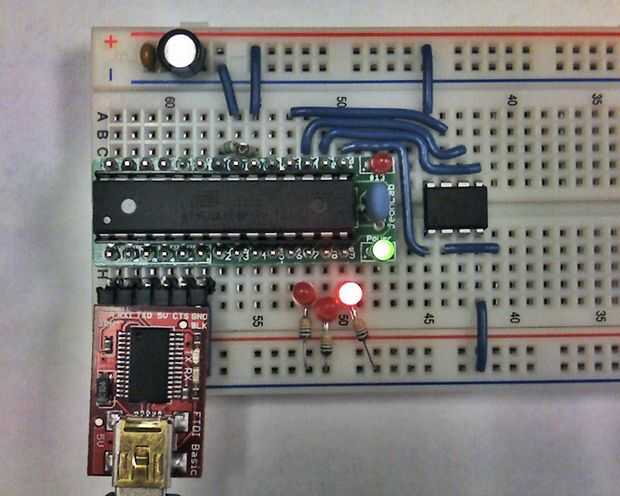

También puede utilizar un tablero de pan como se muestra en el cuadro 3.
