ATtiny y control remoto Wiebelbot (1 / 6 paso)

Paso 1: Piezas, materiales y herramientas

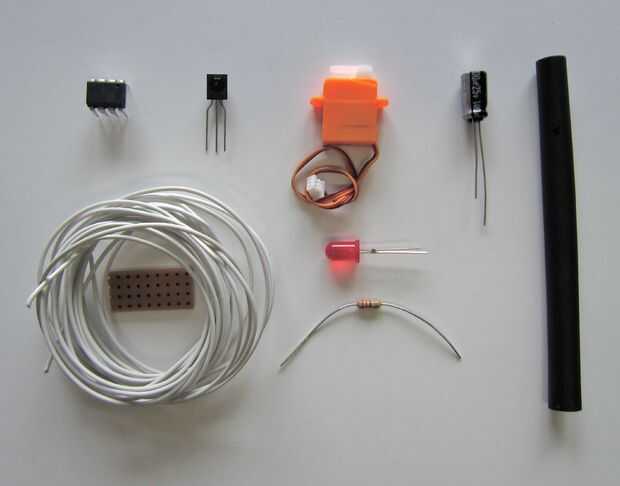

Electrónica:
Un ATtiny 45 o microcontrolador 85
Un módulo de receptor IR sintonizado a la frecuencia de 38 KHz modulación como común para los telecontroles de la TV (similares a ésta)
Un pequeño servo, para la escala de bola de ping pong en el que construyo el Wiebelbot usé un ultra micro servo de HobbyKing 1,7 g
Un condensador, por lo menos 22μf (usé un 100µF uno)
Una longitud de cable altamente flexible (utilicé cable de 0,1 mm2)
Un conector USB macho (hice uno de la Junta de tira, similar a este Ible)
Un LED (cualquier tipo, usé una común rojo de 5mm)
Una resistencia de 220 Ohm
Opcionalmente, algunos encogen el LED de la guarnición de tubo.

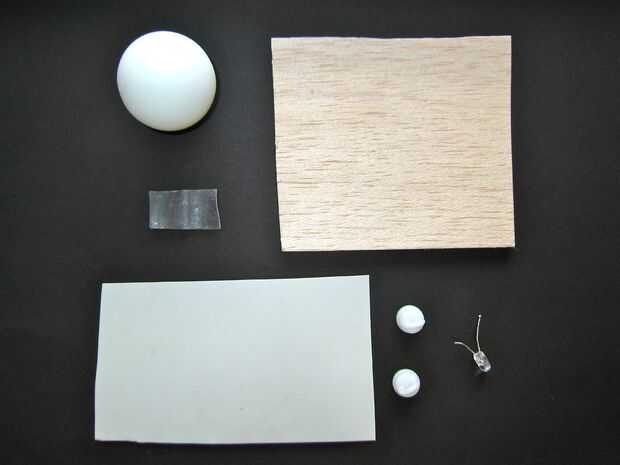

Construcción y materiales de acabado
Una pelota de ping-pong
Algún trozo de madera de balsa (utilicé hoja de balsa gruesa de 2 m m)
Algún material de ponderación (usé lámina de plomo de 1 mm, pero algunos s arandela de acero debe hacerlo también)
Algún material de la hoja para hacer la cabeza (usé lámina de poliestireno de 0,5 mm, pero cartulina sería demasiado grande)
Más material de la decoración, manteniendo ligera: por los brazos utilizo un par de cortina carril ojales, para el segundo ojo a continuación el receptor IR utilicé una rota LED de 5 mm.

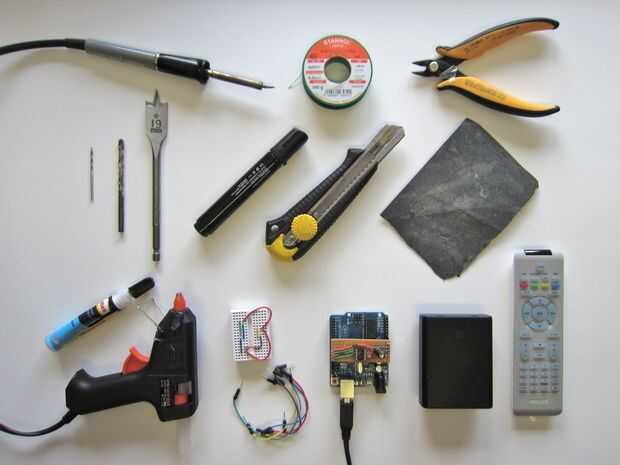

Herramientas y adhesivos
Cautín y soldadura para trabajo a pequeña escala
Alicates de corte
Broca de un taladro, 2 mm y 5 mm
Una broca de taladro de 19 o 20 mm además de una prensa del taladro o alternativamente doblado tijeras (no se muestra, voy a explicar las alternativas)
Rotulador, lija, cuchilla hobby...
Pegamento estupendo, opcionalmente algunos caliente derriten pegamento
Una configuración para programar el ATtiny (utiliza una configuración como se describe aquí)
Opcionalmente, un soldado de cobre cables de protoboard y puente y la cinta para pruebas
Una fuente de alimentación USB y control remoto
