Paso 1: Reloj de arena el pensamiento

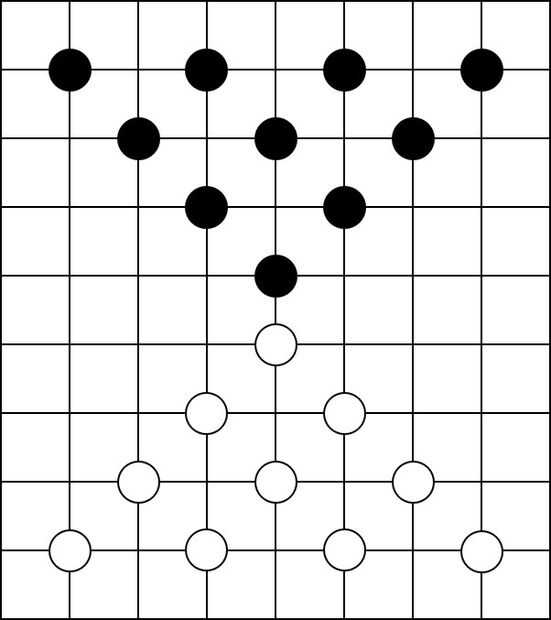

Así que lo pensé. Hizo unos bocetos de cómo será. Había finalizado en un tablero con 20 LEDs, 10 para la parte superior la mitad y 10 para la mitad inferior.
Entonces pensé en las clavijas del ATTINY2313 que se utilizará. Finalizado en 12 pines. 10 pernos será paralelos para parte superior e inferior de los LEDs y 2 pernos será como los pines de control. Pero después de hacer la llamada tabla de verdad y pensando en ello descarté los 2 pernos parecían redundantes y logré la cosita conectándolos directamente a los rieles VCC y GND. Así que estoy listo con el circuito.
Circuito de explicó:
Cuando un pin es de estado alto (1) led de la izquierda (parte superior) se enciende.
Cuando un perno es estado bajo (0) la izquierda led (parte inferior) se enciende.
