Paso 1: Modos de visualización

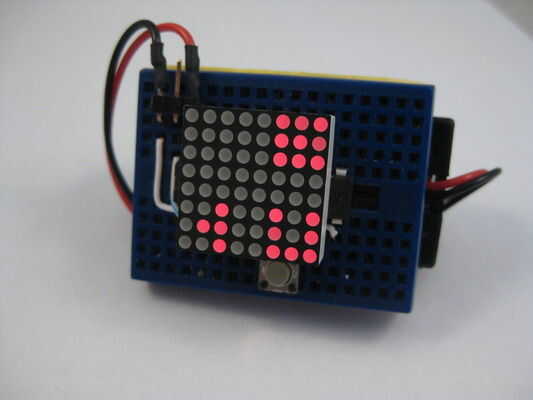

modo de hhmm (ver adjunto imagen 1), típico horas más minutos desplazamiento dígitos con separador de dos puntos.
modo de segundos, muestra sólo segundos.

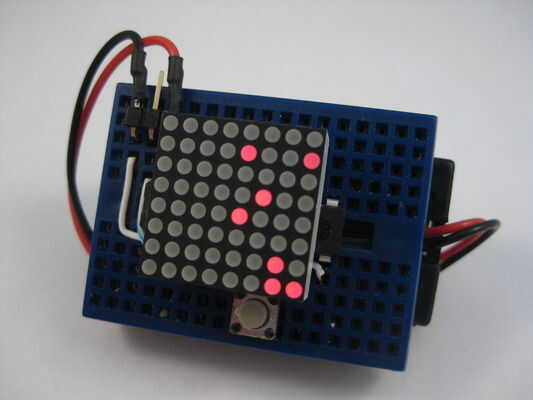

modo de entradas (ver adjunto imagen 2), matriz de led se divide en cuadrante, cuadrantes superiores muestra la hora en bcd (binario codificado decimal) valores. están representados por el número de puntos para indicar las cifras. los cuadrantes inferiores muestran el minuto en bcd. es decir, para las 9:36 muestra ningún punto + 9 puntos en la parte superior la mitad y 3 puntos + 6 puntos en la mitad inferior.

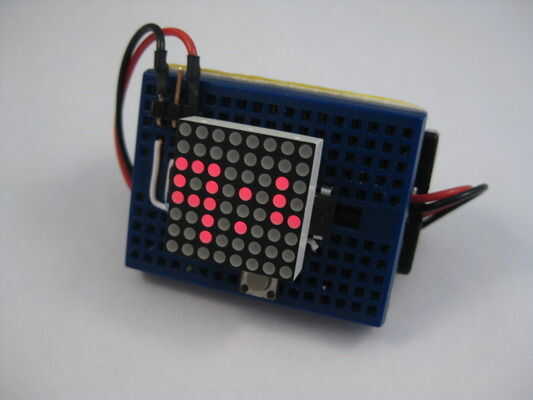

modo de dados (ver adjunto imagen 3), la matriz de led se divide en dos conjunto de 'dados'. con la hora de mostrar de par superior de 1-12, el par inferior de los dados muestra minutos en incrementos de 5 minutos. es decir, de 9:45 muestra dados valor 9 (alto) + 9 (inferior) (9 x 5 min).

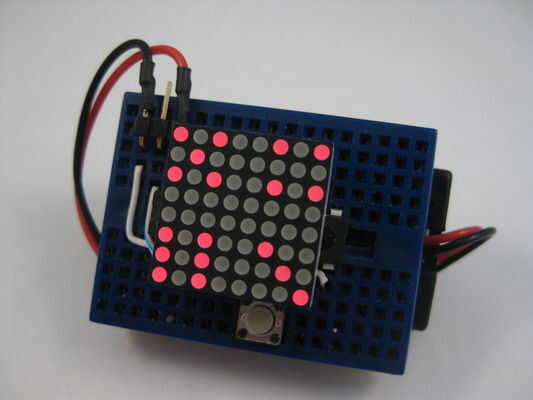

modo binario (bcd, véase imagen 4), los dígitos de hora, minutos y segundos son Mostrar como punto binario en distintas filas en la matriz de led. las filas 0 y 1 (de arriba) representa los dígitos de la hora, aparece cubierto filas 2, fila 3 y 4 representan los dígitos de minutos, aparece cubierto fila 5, fila 6 y 7 representa los dígitos de los segundos.
