Paso 2: Características y partes
características
* componentes mínimos, 3 partes
* pilas de 3V a 5V
* uso del temporizador de vigilancia para mantener tiempo, sueño de la energía-abajo modo toma poder de 1uA
* calibración permite configuración de segundos para ganar por cada hora
* Este es un reloj de 12H, no de 24H y no cuenta con ningún indicador AM/PM
* no muy precisa, planea añadir chip RTC

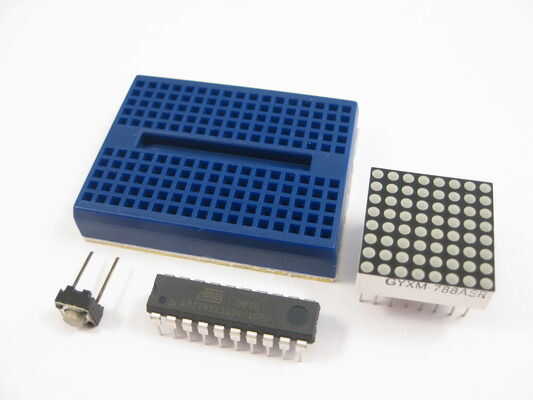

lista de piezas
* attiny2313v (v es la versión de baja potencia que funciona con 3V)
* 8 x 8 pantalla de matriz de LED (rojo funciona mejor alimentación 3V)
* táctil botón
pinout de matriz LED
la matriz de led 8 x 8 tiene el tamaño de punto de 1,9 mm y es de cátodo común, si tienes tipo de ánodo común, usted puede cambiar algunas líneas en el código para la adopción. ver el siguiente diagrama y ver si tienes la correcta configuración de pines. parece son bastante comunes y si usted compra eBay mayoría de los proveedores tiene el mismo pin-out incluso si el número de modelo es diferente.
. . . . . C8 C7 R2 C1 R4 C6 C4 R1.... fila superior de los pernos (C es la columna, R es fila)
. . . . . R5 R7 C2 C3 R8 C5 R6 R3.... fila inferior de pernos
la matriz de led 8 x 8 tiene el tamaño de punto de 1,9 mm y es de cátodo común, si tienes tipo de ánodo común, usted puede cambiar algunas líneas en el código para la adopción. ver el siguiente diagrama y ver si tienes la correcta configuración de pines. parece son bastante comunes y si usted compra eBay mayoría de los proveedores tiene el mismo pin-out incluso si el número de modelo es diferente.
