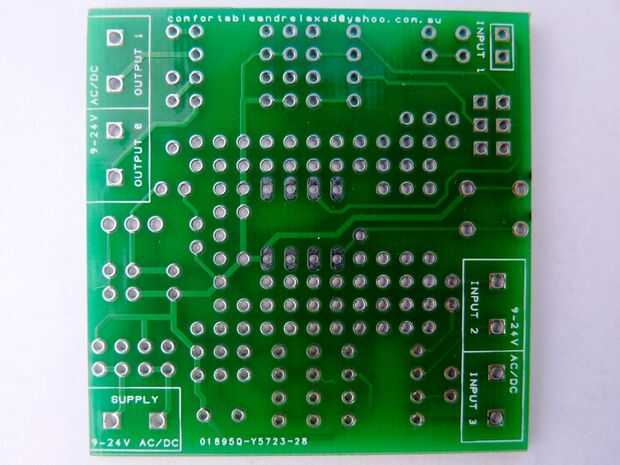

El objetivo de esta junta es proporcionar una solución pequeña, versátil y relativamente barata para proyectos de arte y automatización que sólo necesita un par de entradas y salidas y donde una variedad de voltajes diferentes puede necesitar ser detectado o cambiado.
Un ejemplo posible podría ser que proporcione una lógica en una estación de un sistema de reticulación jardín 24Vac para modificar el solenoide duración dependiendo de la humedad del suelo (o alguna otra variable).
Las diferentes secciones no es necesario ser totalmente poblada. Es necesario instalar sólo aquellos componentes que realmente necesitas. Echa un vistazo el esquema (bastante cutre) - más adelante posteare uno mejor.
Cada canal del "optomos" relé de estado sólido (SSR) es capaz de cambiar 400mA en 60 VCC. Los Estados de la hoja de especificaciones que pueden manejar un 10ms "aumento" actual de 700mA, pero maté a uno con un 5ms 500mA de pulso, así que ten cuidado! No voy a usar para nada más allá de 300mA.
Las resistencias PTC 2 actuará para limitar la corriente en caso de fallo SSR (generalmente fallará ON) pero no protegen el SSR más de corriente. Actúan de manera lenta para esto.
Recuerde que las cargas inductivas (por ejemplo, bobinas de relé) producirá un alza "atrás EMF" apagado. Sustituir el PTC con diodos podría proteger el relé de este, pero no lo he probado.
Hay varias secciones pequeñas de "proto Pensión" - generalmente suficiente para uno o dos adicional a través de componentes de agujero.

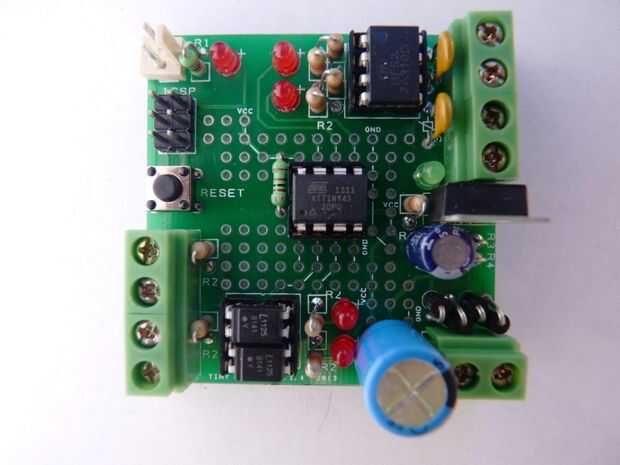

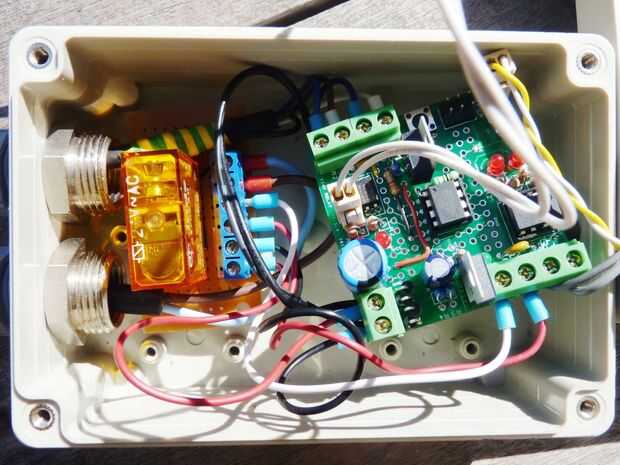

Por ejemplo, he usado este espacio para colocar un LM317 adicional y suministro de componentes, dejando uno de los optos de entrada para poder un 12VCD en esos terminales en lugar de una entrada. Ver foto.
Hay varios lugares en el tablero donde 5VDC, GND y rectificado VIN son accesibles.

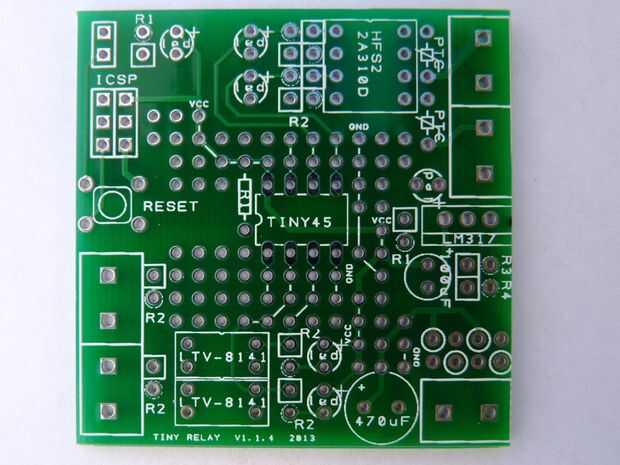

La placa fue diseñada utilizando el software libre «Designspark» de RS Components: http://www.designspark.com/
La codificación puede realizarse mediante el IDE gratuito de AVRStudio de Atmel, pero prefiero utilizar el IDE de Arduino con un parche muy bueno desde el MIT "alta tecnología"de grupo que permite utilizar el IDE de Arduino del Attiny. Echa un vistazo: http://hlt.media.mit.edu/?p=1695
COSTO TOTAL = alrededor $11,00
Desglose de costo:
JUNTA DIRECTIVA:
Debido al tamaño de 5 cm x 5 cm sub, era barato Haz fabricado utilizando los estudios de SEEED "FusionPCB" servicio: http://www.seeedstudio.com/depot/fusion-pcb-service-2-layers-p-835.html?cPath=185
Costo es de AU$ 13,00 para 10 placas (incluyendo entrega) = ea AU$ 1,30
COMPONENTES:
Todos los costos de los componentes a continuación son de una búsqueda rápida de varios proveedores en línea - sobre todo Futurlec: http://www.futurlec.com.au/index.jsp
ATTiny en línea proveedor = ea AU$ 1,05
HFS2/2A310D opto-MOSFET = ea AU$ 2,95
LTV-8141 opto-aislador = AU$ 0,50 ea (x2)
LM317T 1.5A regulador = ea AU$ 0,45
2 Tornillo terminales AU$ 0,40 ea (x5)
Surtidos de LED, diodos, resistencias, condensadores, pernos de cabecera y un pulsador = no más de AU$ 2,00
Gracias a toda la tripulación en el Artifactory de ayuda y apoyo http://artifactory.org.au/
