Paso 1: Placa prototipo
Los tres chips de ATTiny84 se fijan en la placa por lo que hay 5 agujeros separándolos y los pines Vcc y GND (1 y 14) se alinean con los agujeros del riel.
He puenteado los dos rieles de rojo y azul juntos en todos los ámbitos para que puedo acceder al carril más cercano al pin.
PIN 14 en el ATTiny84 tres están conectadas al carril azul, y el Pin 1 está conectado con el carril rojo.
El
PIN 13 de la ATTiny84 está conectado (con el puente amarillo) al ánodo del LED y el cátodo del LED se conecta en el riel de azul a través de una resistencia de 220 ohm.
El SCL de la ATTiny84 (pin 9) están reunidos (cable verde) y conectado al carril rojo a través de una resistencia de ohm 4.7 k.
El SDA de la ATTiny84 (pin 7) también se reunió (cable azul) y conectado al carril rojo a través de una resistencia de ohm 4.7 k.
Arduino está conectado a la placa como sigue:
5V se conecta en el riel de rojo, GND se conecta en el riel de azul. Analógica 5 (A5) de Arduino está conectado a los puentes SCL y analógica 4 (A4) está conectado a los puentes de la SDA.
Esto nos da una buena red I2C con el reloj de ATTiny84 y la línea de datos comunicándose con el Arduino a sus pines compatible. Los otros importantes compartidos cables I2C son el poder y la tierra...

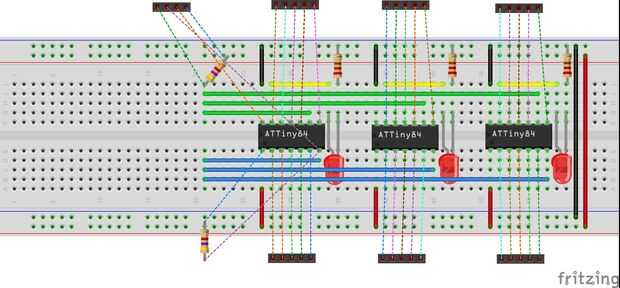

Si usted sigue la imagen de diseño de protoboard, estarías bien. Puede ignorar los encabezados de pin en el diagrama, son para una implementación de PCB (que mostraré más adelante).
