Paso 5: Diseño de PCB

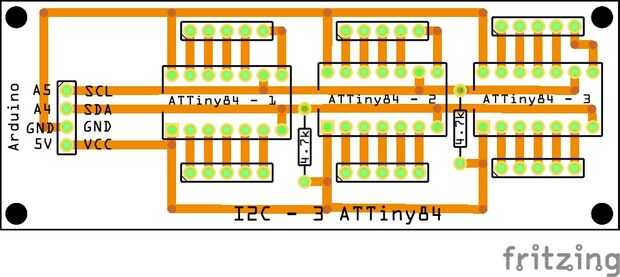

Es el prometido diseño de PCB que yo he improvisó un circuito simple que llevan las 3 juntas de ATTiny84 y proporcionar algunas conexiones de arranque para el Tiny. El circuito también tiene un puente de conexión para el Arduino Uno.
Prefiero el ATTiny84 ATTiny85 en este diseño por dos razones principales:
- El ATTiny84 me brinda más pines para conectarse;
- El arreglo de la perno-hacia fuera de ATTiny84 hace colocar el microprocesador y traza mucho más fácil, el ATTiny85, con su Pin 4 GND pin 8 Vcc arreglo hace el diseño un poco de una molestia... no uno que es insuperable, pero lo suficiente de un dolor que yo no molestaba (con la razón 1, tomado en consideración)
Así que, ahí lo tienen. Microprocesadores de tres ATTiny84 en un circuito de esclavo I2C, todo lo que queda ahora es programar estos pequeños campeones en más útil manera ;)
He añadido el archivo Fritzing para que usted puede hacer uno por sí mismo.
Por cierto, he utilizado dos Arduino Uno para este proyecto, se estableció como un programador para el ATTiny84 (usando el ATTiny84 modificado Arduino como ISP de una anterior instructable). Esto hizo programación del ATTiny84 y el Arduino UNO mucho más fácil estando prototipos los bocetos).
