Paso 6: Diseño de PCB

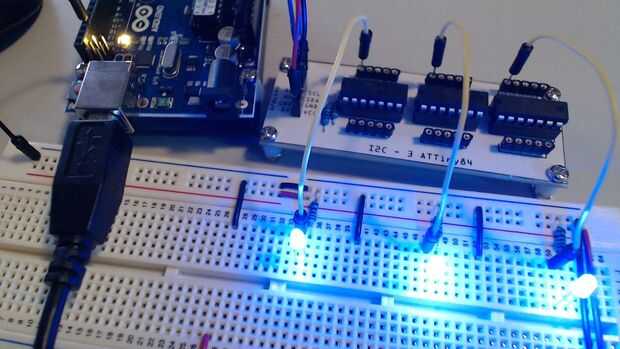

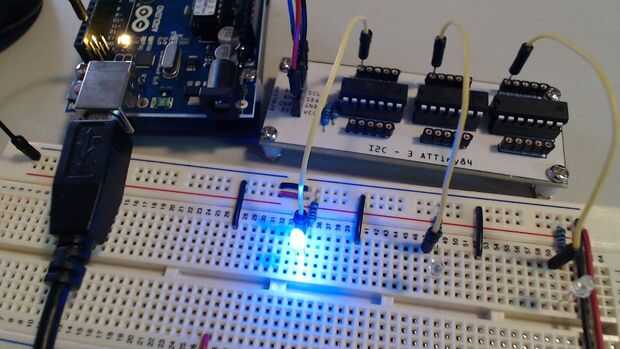

He construido el tablero de I2C para los tres microprocesadores ATTiny84 y conectado los pines A0 de los chips de ATTiny84 a lo LED que se utiliza en el ejemplo breadboarded y también conectar Vcc, GND, SDA y SCL de Arduino hasta I2C y todo trabajado a solo dandy.

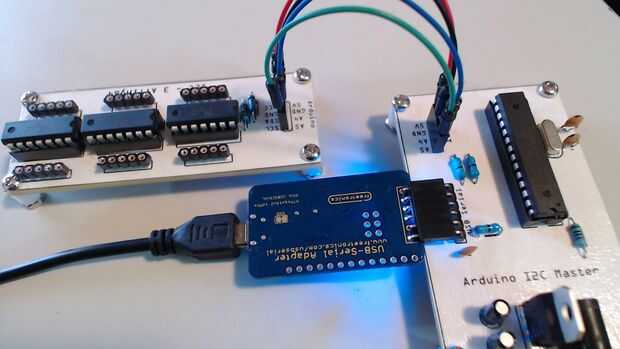

El siguiente paso fue construir la versión de PCB de la tarjeta Arduino I2C maestro (diseño de Fritzing adjuntada).

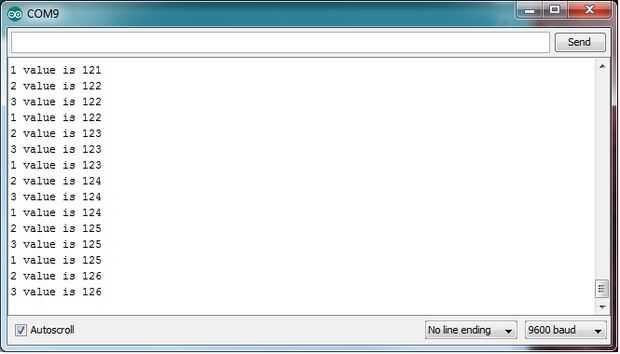

La placa Arduino I2C maestro utiliza un módulo Freetronics USB Serial para poder ejecutar el sketch y monitorizar la salida Serial a la pantalla.
Me complace decir que la placa Arduino I2C maestro trabaja un convite, haciendo exactamente lo que planeé para que haga.
Ahora tengo el tablero esclavo I2C y el tablero maestro I2C, puedo mover mi próximo proyecto a lo largo de la ruta de acceso a la construcción de mi molino de grabado del CNC...
Si te gustó este instructable, sienta por favor libre al voto ;)
