ATTiny84 + LCD + temperatura LM35 sensor (3 / 4 paso)

Paso 3: Programación de la ATtiny84

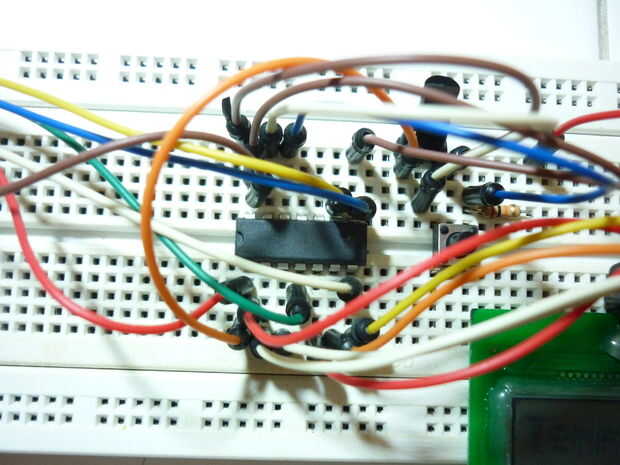

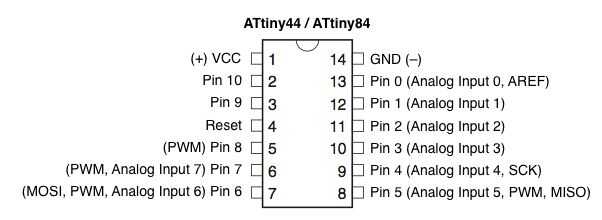

Para empezar a programar el ATtiny84 comenzar por cargar el sketch de ArduinoISP en mi Arduino Uno, luego conecté los pines respectivos del Arduino en el ATtiny84 en un protoboard.

Después de preparar los archivos necesarios para Arduino en de ATtiny MCU de https://code.google.com/p/arduino-tiny/, se quemó los fusibles para la ATtiny84 usando avrdude incluido en el IDE de Arduino.

Para ahorrar energía utilicé 1Mhz como la velocidad de reloj, así

En el IDE de Arduino: Herramientas > Tableros > ATtiny (reloj interno de 1Mhz)

Haga clic en grabar Bootloader para quemar los fusibles en el chip ATtiny84.

Tras el proceso de quemado extremos (debe ser muy rápida) haga clic en cargar para compilar y cargar el software en el ATtiny84.
