ATTiny84 + LCD + temperatura LM35 sensor (4 / 4 paso)

Paso 4: Finalizando (también fotos)

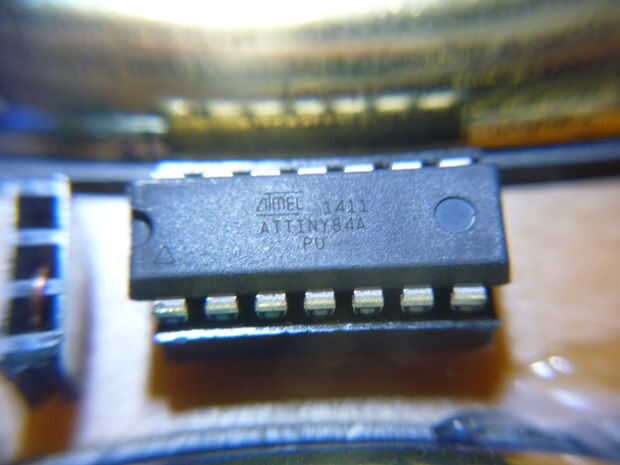

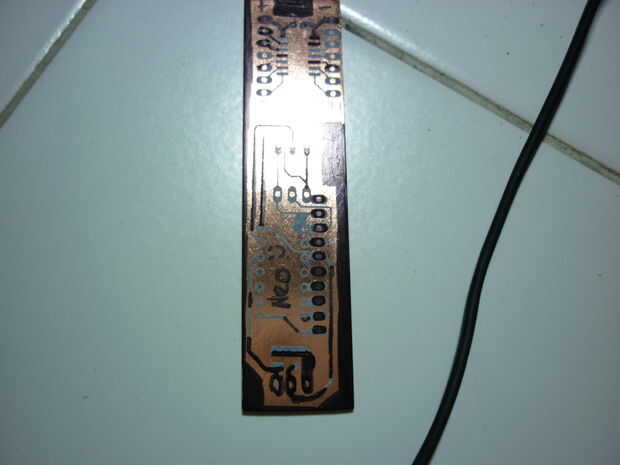

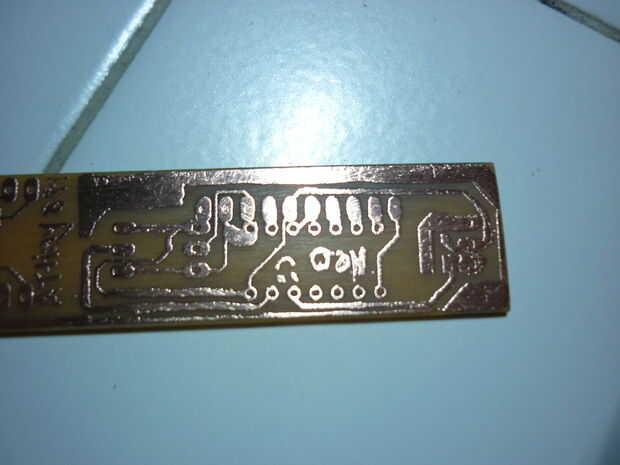

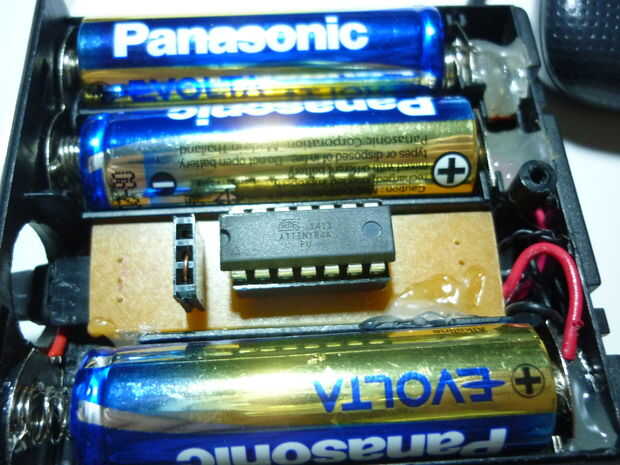

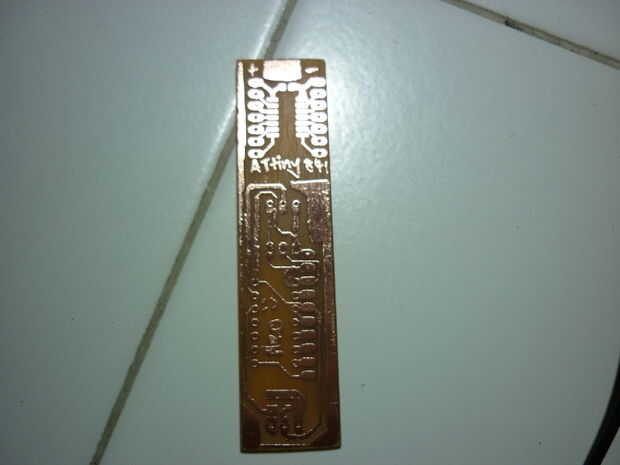

Después de que todo funciona en protoboard movía a la PCB yo había grabado y soldar las piezas juntas. He utilizado un zócalo del IC para la ATtiny84 asi puedo tirar hacia fuera para la reprogramación en el futuro.

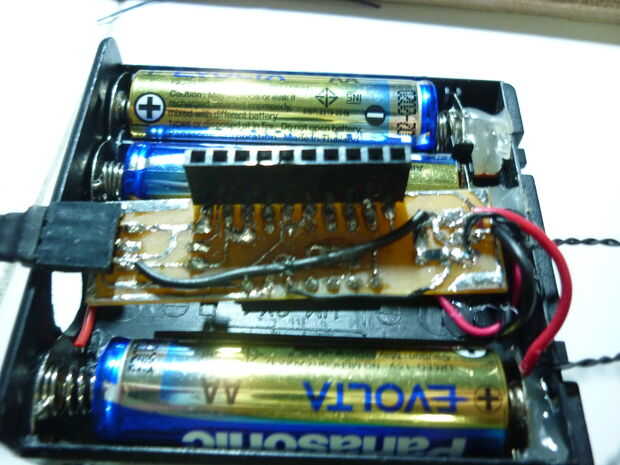

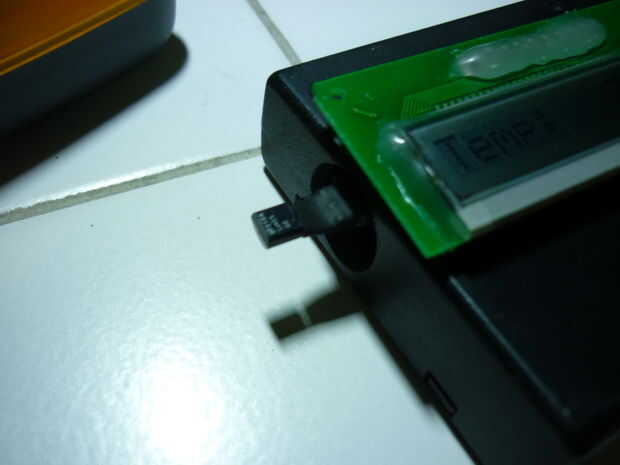

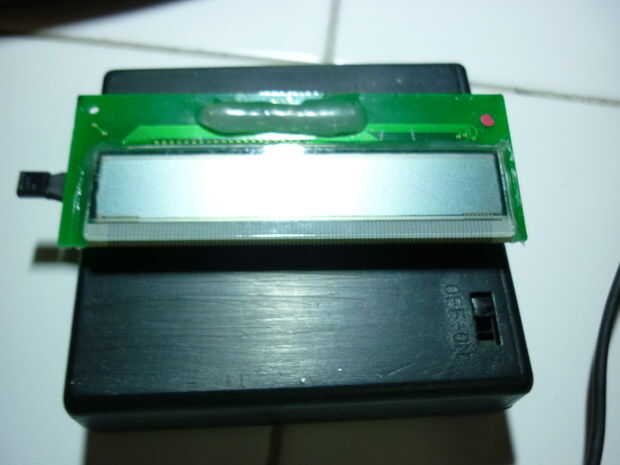

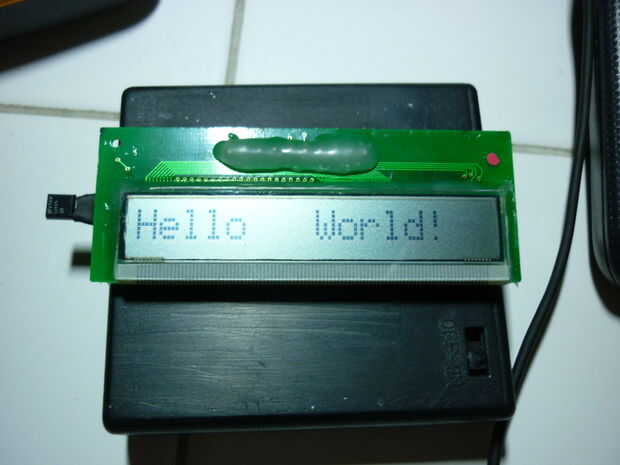

El circuito está montado sobre un soporte de la batería AA 4.

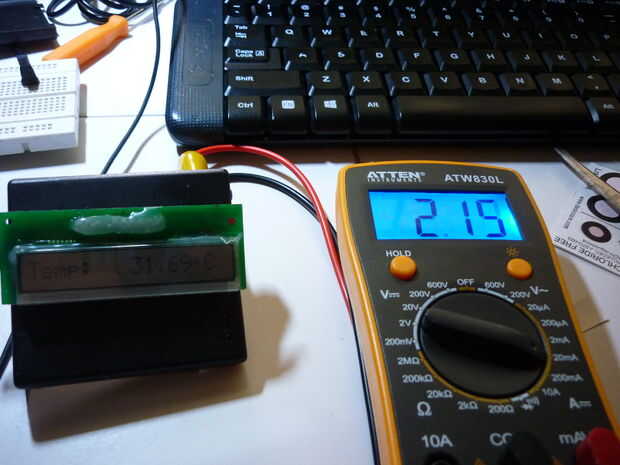

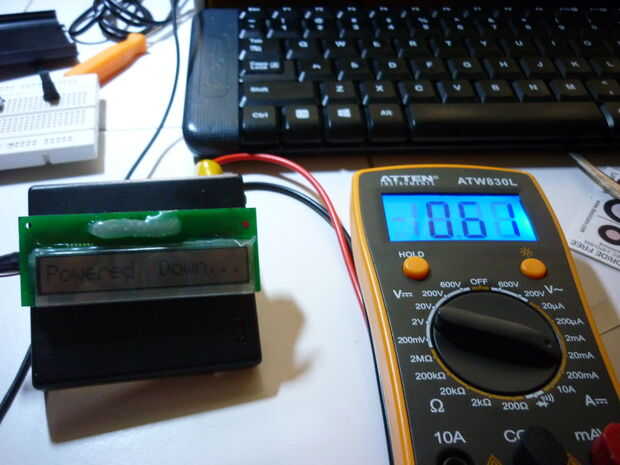

Después de todo, hice algunas pruebas de drenaje actual con mi multimetro y el circuito dibuja ~ 2 mA en modo activo y ~0.6 mA en modo de reposo. La próxima vez voy a ver que puedo caer más el consumo de corriente con transistores o MOSFETs para cambiar el sensor de temperatura y pantalla LCD apagado cuando va a dormir.
