Paso 1: Diseñar el circuito
Comencé este proyecto en Fritzing, porque es un diseñador de circuito libre bastante bueno. Porque yo planeaba tener el circuito alimentado por una batería de 9V, que serviría como potencia y donde agarre el dispositivo mientras gira como a un idiota, empecé abriendo el ejemplo 9V al circuito regulador de 5V y construir desde allí.
La lista de materiales para este proyecto son bastante ligeros:
- revestido de cobre de 32 x 100 mm tablero;
- gabinete 1 x pila de 9V;
- 1 regulador de 5V de x LM7805;
- condensadores electrolíticos de 10nF x 2;
- 1 x 8 pin DIP;
- 1 x ATTiny85;
- 5 x 5mm LED (azul);
- resistencias de 5 x 220 ohmios.

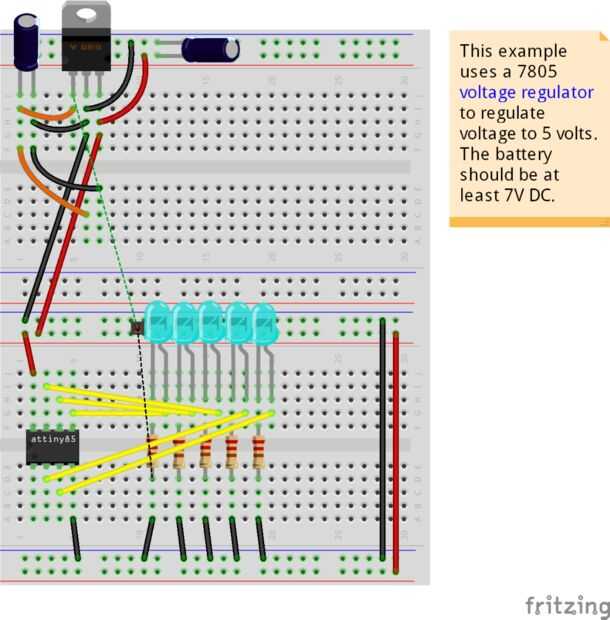

Estos fueron colocados en la vista de la protoboard y rastros se extendía entre ellos.

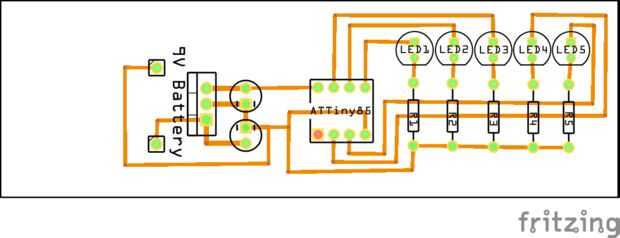

En la opinión de la PCB, cambiados los componentes que podría tener el funcionamiento LED 5 en línea recta y en el orden correcto.
Un error que hice desde el principio era que tenía la conexión entre el polo negativo de la batería va a la salida en el LM7805... No me di cuenta esto hasta mucho más tarde. Afortunadamente, me di cuenta antes de que tuve una falla catastrófica, pero se molesto y dio lugar a que a algunos a bordo de corrección.
El listo de etch PDF que se adjunta es para la capa de la pantalla de seda y la capa inferior de cobre. Si imprime éstos hacia fuera, asegúrese de girar de automático escala de lo contrario la transferencia será incorrecto.
La transferencia, grabado y limpieza fue bastante bien. Después de grabado y cuando está casi listo para ser poblada mi Consejo, siempre corro mi multímetro sobre el tablero para ver si hay brechas o puentes. Este es el mejor momento para solucionarlos porque no tienes que trabajar alrededor de componentes soldados.
Pobló a junta en el orden siguiente (nota, la orden de la soldadura es más fácil, en mi humilde opinión, cuando se va de la parte más corta a la parte más alta, no te partes tratando de abandonar la Junta tanto).
- Resistencias;
- Condensadores (en su lado);
- LED;
- DE LA INMERSIÓN;
- Regulador;
- Caja de batería.
Lo siguiente que hice fue poner el ATTiny85 en el DIP, conecte la batería un... nada.
