Paso 2: ¿Qué salió mal?
Bueno... es simple... Yo estaba teniendo problemas con la orientación. Tenía el cable negativo de la batería a la salida de la reg. La consecuencia fue que cuando estaba conectada la batería, energía iba la reg por el cable positivo y luego fuera de la Reg en el cable negativo.
Para resolver esto los pasos que tomé fueron:
- Mida el voltaje en el lado de la batería (estaba obteniendo 3,4 voltios);
- Mida el voltaje en el lado del circuito, más allá de la Reg (me metía 1,3 voltios);
- observó que el Reg estaba poniendo muy cachondo (quema al tacto);
- observado que la batería estaba poniendo cachondo (no tan caliente como el Reg)
Esto es cuando lo saca la batería y volví al diseño del circuito. El ATTiny85 también fue retirado de la inmersión en esta etapa. Comparé la parte del regulador de voltaje del circuito a un diseño que yo he utilizado muchas veces y mi problema.
Entonces yo cortar el circuito entre el negativo y la salida de Reg (corté este en dos lugares para asegurarse) luego he probado con el multímetro para asegurarse de que el rastro se rompió.

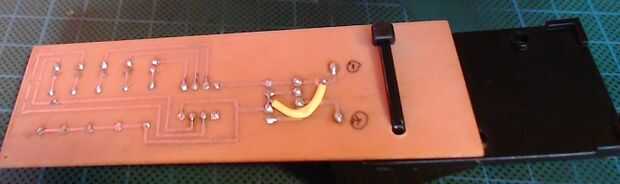

Perforé dos agujeros de manera que podría tender un puente (el cable amarillo en la foto) del cable negativo de la batería en la ubicación correcta en el circuito y soldar el puente en su lugar.
Con el ATTiny85 aún fuera del circuito, después coloca la batería en la caja de la batería y va las pruebas de tensión. Tengo 9 V en el lado de la batería y 4.95 V en el lado del circuito. También, la temperatura de la LM9805 seguía siendo baja (un poco caliente, pero sostenible).
El ATTiny85 fue devuelto a su toma y... bueno, el circuito trabajado.
