Paso 1: preparación
MCU
Materia troncal de hoy, ATtiny85. Alguien me sugieren usar versión SOIC para reducir el tamaño del reloj y encontré el método de cálculo moneda celda mAh contará el voltaje de la batería hasta 2.0 V, así que este reloj requiere una versión de bajo voltaje MCU para mantenerlo estable. Así que he ordenado un ATTINY85V-10SU. (mucho caro $_ $)
ISP
Cualquier ISP que puede programar ATtiny85, esta vez estoy usando un Digispark ser un littleWire. (http://digistump.com/board/index.php/topic, 160.0.h...)
Batería
Para cumplir con el anillo del tamaño, elegir CR1220, espero puede durar más de la mitad de un año.
Pantalla
(Cita del proyecto anterior) Puesto que el número de pernos del IO de ATtiny85 es muy limitado, diseño de pantalla y más módulos deben funcionar en I2C. Consumo de energía y la disponibilidad de la fuente son también factores importantes. Elegir una unidad de pantalla OLED con SSD1306. Puede encontrar en 4 tamaños diferentes, 64 x 32 es el más pequeño. (otros tamaños son 128 x 64, 128 x 32 y 64 x 48)
Cuerpo de vigilancia
(Cita del proyecto anterior) Debe ser más elegante si lo hacer por la madera, pero soy perezoso, asi que solo imprima.
Cubierta transparente
(Cita del proyecto anterior) Un pequeño trozo de placa de plástico transparente del animal doméstico. Es transparente, proporciona apoyo suficiente y muy facil de conseguir de muchos embalaje del producto.

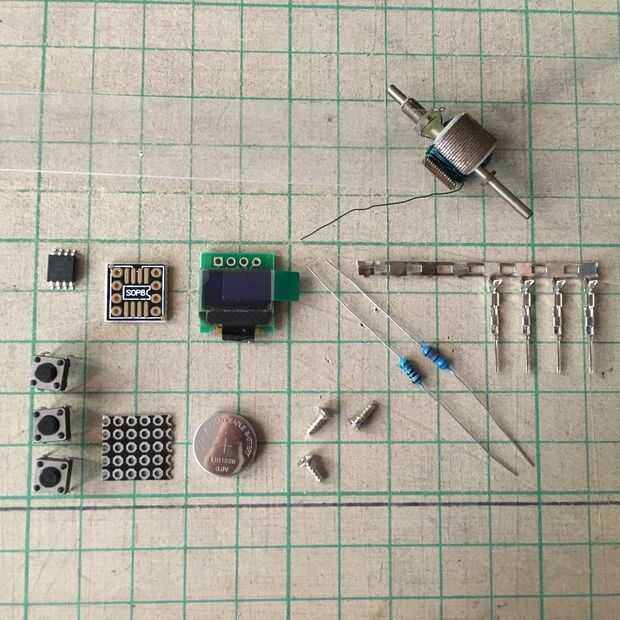

Otras partes
- Un ISP SOIC clip para el programa ATTINY85V-10SU
- 3 piezas de tornillos M2
- 3 botones
- 2 resistencias diferentes (más de 1 k)
- alambres de cobre revestidos
- placa delgada de mental para hacer un soporte de la batería a medida
- un SOP8 a DIP8 Junta
- un pequeño trozo de placa PC multipropósito para la construcción de panel de botones
