ATtiny85 anillo reloj (7 / 17 paso)

Paso 7: Soldadura circult

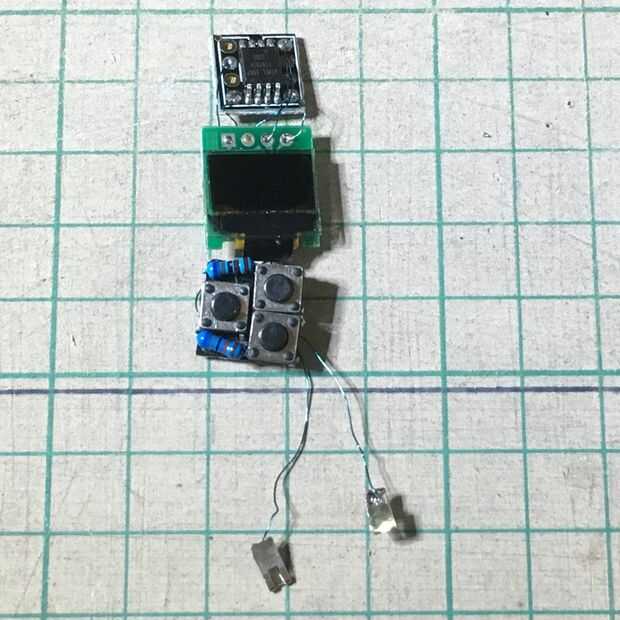

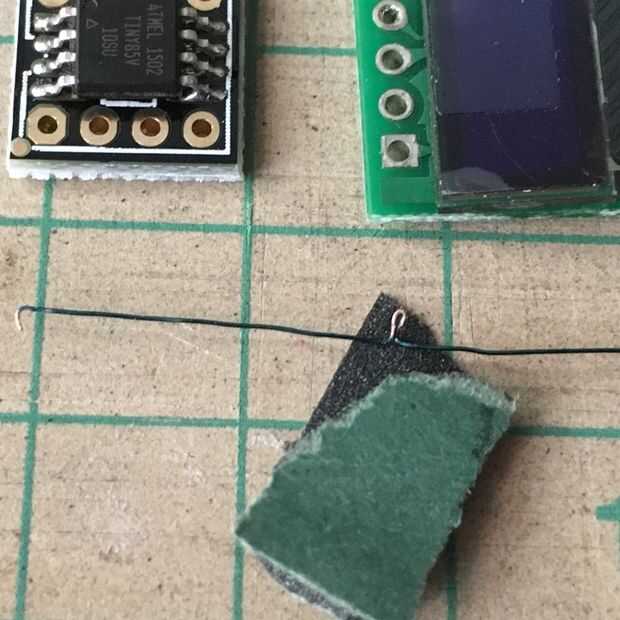

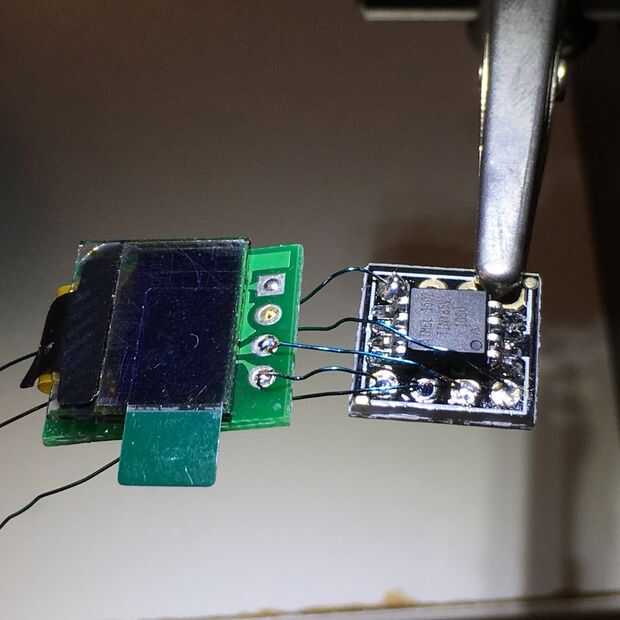

Desde el reloj de anillo tienen una superficie curva, no puede soldar todos los componentes en una sola tarjeta de PC. MCU, OLED, botón panel y batería titular todos conectado por el alambre revestido de cobre. VCC y GND revestido de cobre del alambre debe alrededor de 6-8 cm y requieren quitar la capa en el punto medio conecte por papel de lija. Otros cables son un poco más cortos.

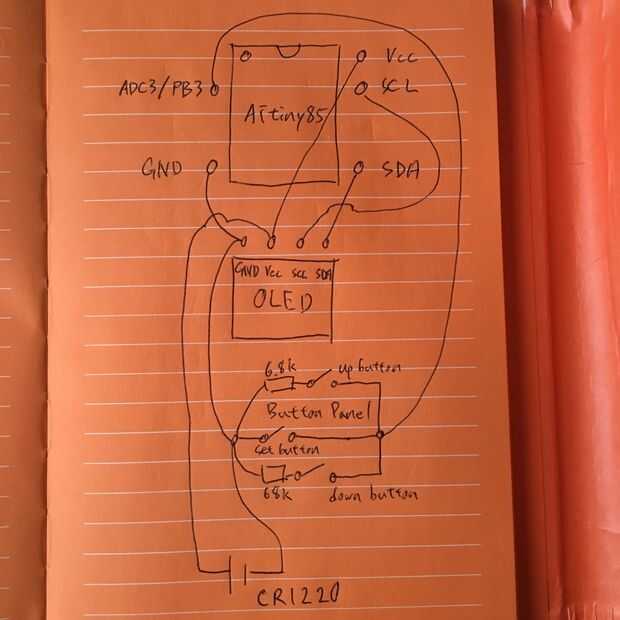

Aquí está resumida la conexión:

ATtiny85:

Pin 2: Botonera

Pin 4: OLED GND -> botón Panel -> soporte de la batería

Pin 5: OLED SDA

PIN 7: OLED SCL

Pin 8: OLED VCC -> soporte de la batería
