Attiny85 Mini-Arduino (1 / 6 paso)

Paso 1: La fuente de alimentación

Soldar el conector de barril en agujeros a-1 y A-3 en el tablero. Soldar el cable en el lado en carril de tierra-2.

Soldar un cable negro desde E-1 a F-2.

Soldar un cable rojo de E-3 a F-3.

La soldadura del condensador de 10mf en agujeros D-1 y D-3. El plazo de ejecución corto va en D-1.

Soldar un cable rojo de J-1 a carril-1 positivo.
Soldar un cable negro de J-2 a tierra carril 2.

Suelde el otro capacitor de 10mf entre I-1 y I-2. El plazo de ejecución corto va en I-2.

Solde el regulador 7805 en agujeros G-1, G-2 y G-3. El lado con más metal que muestran puntos al conector de barril.

Un cable rojo positivo carril-4 de a positivo carril-4 en el otro lado de la soldadura.

Soldar un cable negro de tierra carril-3 a tierra carril-3 en el otro lado.

El resistor de 560 330 ohmios entre D-5 y F-5 de la soldadura, la polaridad no importa.

El corto en el LED rojo en el orificio J-5 y la larga en el quinto hoyo en el carril positivo de la soldadura.

Soldar un cable negro del agujero A-5 al quinto hoyo en el carril de tierra en el lado con el conector de barril.

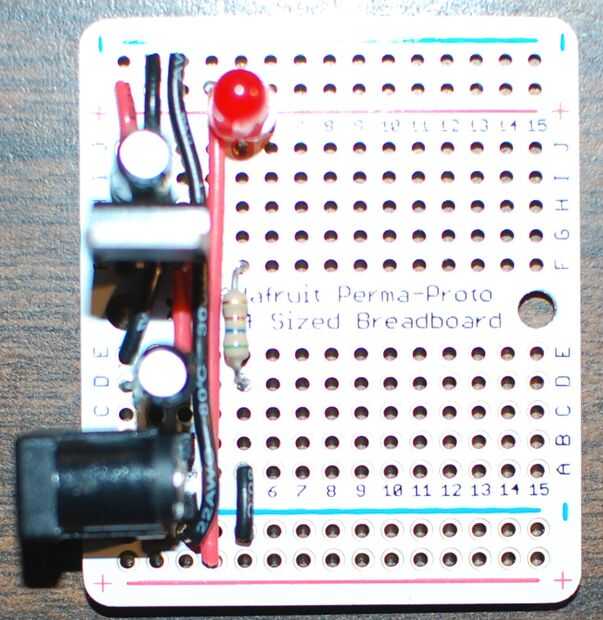

Esto completa la fuente de alimentación. Para probar el enchufe de la batería. El LED debe encenderse y el regulador de voltaje no debería calentarse.

.

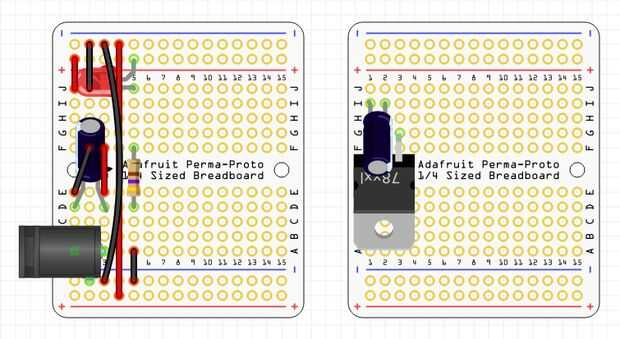

Editado el 17/04/16 - diagrama añadido Fritzing. La imagen de la derecha muestra la posición del regulador y el condensador, si estaban en el mismo cuadro conseguiría un poco ocupado.
