Attiny85 Mini-Arduino (2 / 6 paso)

Paso 2: Toma de microcontrolador y cabecera ICSP

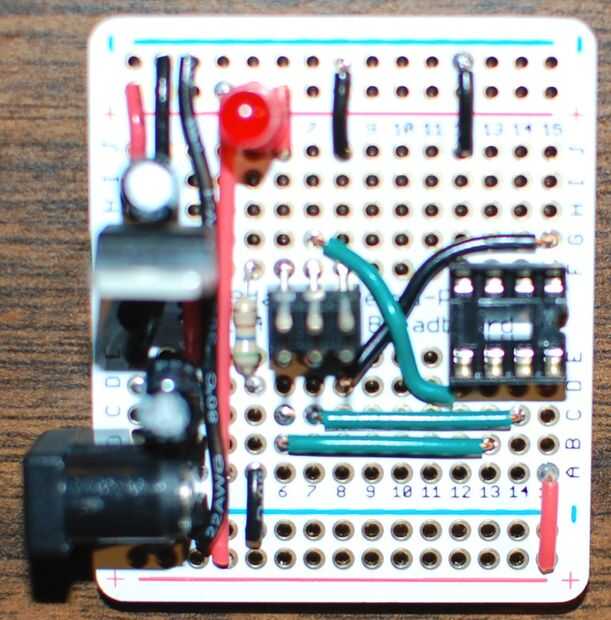

Solde el encabezado en programador Serial Circuit (ICSP) en E-6 agujeros a través de E-8 y F-6 a F-8. Envuelva una venda pequeña de goma alrededor de él para mantener en su lugar mientras se suelda el primer pin.

Soldar un cable rojo de J-6 positivo carril-6.

Soldar un cable negro de J-8 a tierra carril-8.

La soldadura del zócalo del IC en agujeros E-12 E-15 y F-12 por F-15. Los puntos de muesca de alineación de la fuente de alimentación. Mantener en su lugar con la goma.

Soldar un cable negro de D-8 a G-15. (Reset)

Soldar un cable negro de J-12 a tierra carril-12. (Tierra)

Soldar un cable rojo de A-15 positivo carril 15. (VCC)

Soldar un cable verde del G-7 a D-12. (MOSI)

Soldar un cable verde de C-7 a C-14. (SCK)

Soldar un cable verde de B-6 a B-13. (MISO)
