Attiny85 Mini-Arduino (4 / 6 paso)

Paso 4: cabeceras

Corte dos pedazos de los encabezados de macho con dos pernos.

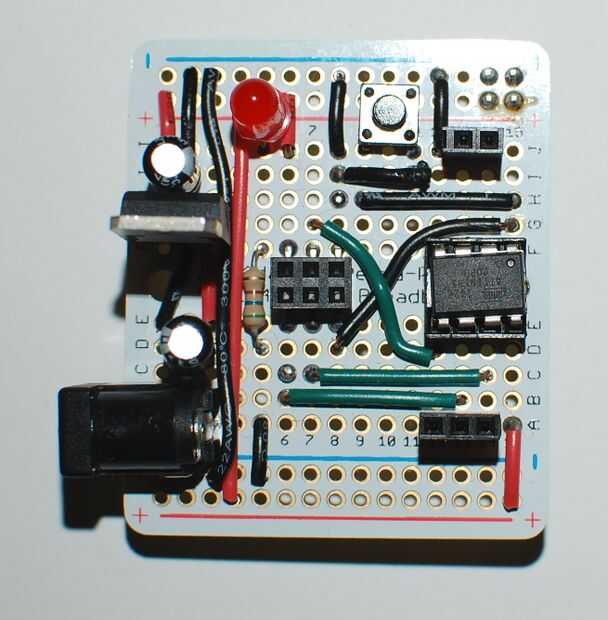

Soldar las cabeceras masculinas desde la parte superior con el lado largo hacia abajo. Van en el carril de tierra-14 y 15 y positiva de lluvia-14 y 15. Estos pines se utilizan para sujetar la Junta a un protoboard y para activar los carriles de la energía en el protoboard.

Corte dos pedazos de los encabezados de la mujer. Una sola pieza con dos pernos y uno con tres. Deja bastante extra por lo que se puede lijar el borde liso.

La soldadura de la cabecera de tres clavijas en A-12 con A-14.

La cabecera de dos clavijas de soldadura J-13 y J-14.

 Attiny85 Pinouts: Reset 1 \/ 8 VCC 5 Volts Analog In 3, PB3 2 7 PB2, Analog In 1, I2C SCL, SPI SCK Analog In 2, PB4 3 6 PB1, PWM, SPI MISO Ground 4 5 PB0, PWM, I2C SDA, SPI MOSI<br>

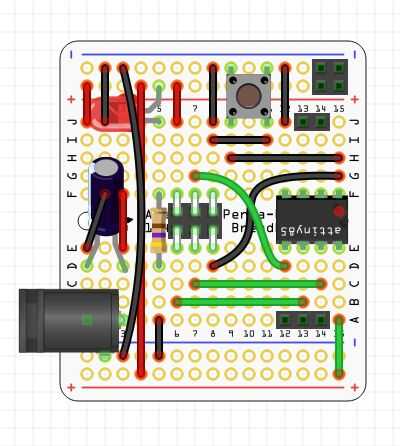

Editado 17/04/16 - mejora de imagen y agregar un diagrama de fritzing.
