Attiny85 Mini-Arduino (5 / 6 paso)

Paso 5: programador

Conecte el chip Attiny85 en la toma, asegúrese de que tener el punto de alineación pequeña en el chip en el mismo extremo de la muesca en el zócalo.

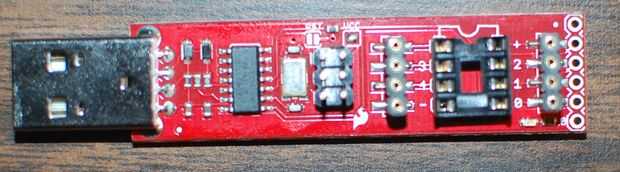

Solde el encabezado macho pin 2 x 3 desde el segundo ayudante de protoboard IDC en el espacio vacío de 2 x 3 en el pequeño programador de AVR. Los pasadores de apuntan hacia arriba en el mismo lado que la toma de corriente.

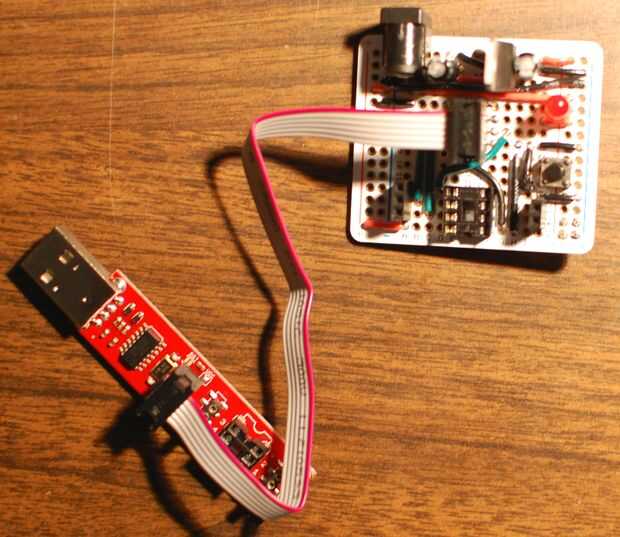

Si te fijas bien en la primera foto te darás una pequeña línea vertical justo a la izquierda del eje superior izquierdo. Este es el marcador un número pin en el pequeño programador de AVR.

En el tablero Pin número uno es más cercano a la fuente de alimentación.

Conecte el cable ICSP como en la segunda foto.

Siga este enlace para obtener instrucciones sobre cómo agregar las definiciones Attiny85 para el IDE de Arduino:

https://Learn.Sparkfun.com/tutorials/Tiny-AVR-Programmer-hookup-Guide/
