Paso 4: Conectar el ATtiny85

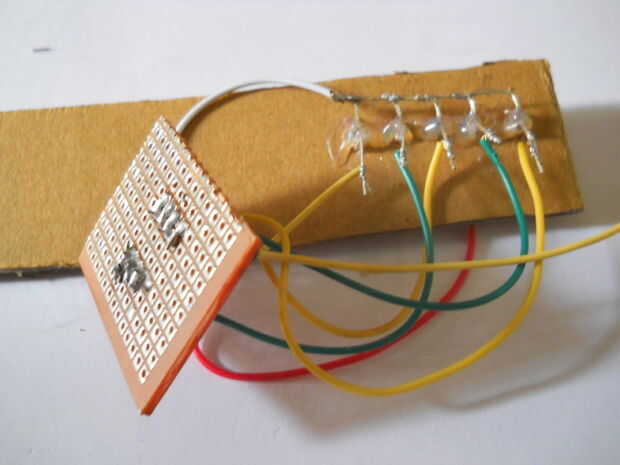

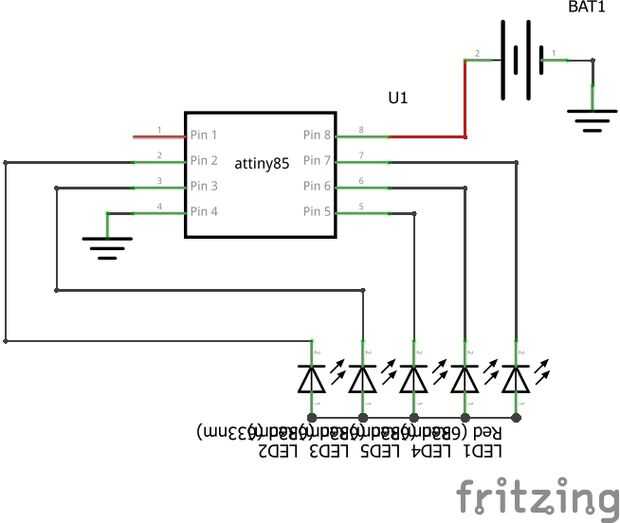

Usando el pinout dado, sostenedor del alambre de la IC a la barra de LED. Usando un protoboard Conecte 2 cables a los 3V (Pin 8) y Gnd (Pin 4) en el soporte del IC que se adjuntará el portapilas de 3V más adelante.

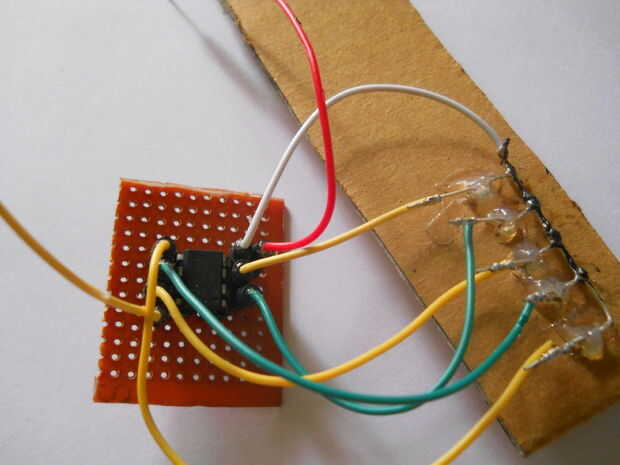

Conectar el cátodo común a Gnd (Pin 4) del titular de IC y los ánodos de los LEDs de pines 2,3,5,6,7 IC del titular de la de 5.

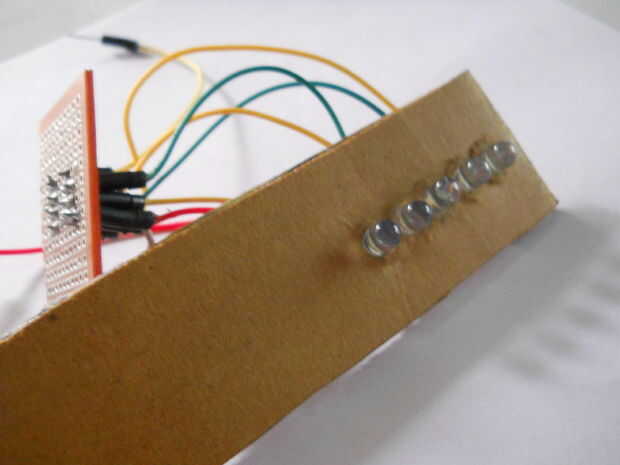

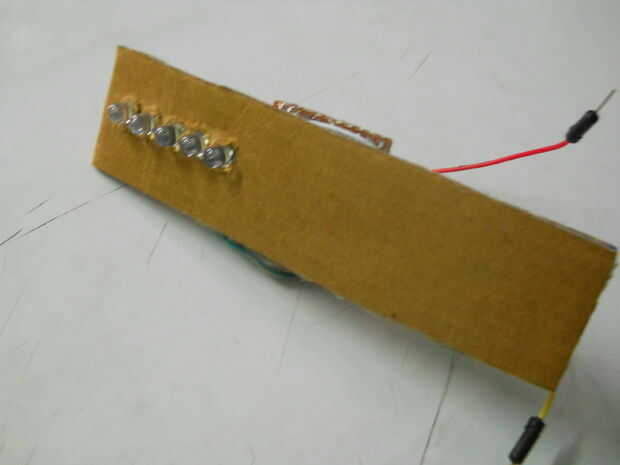

Pegar la barra LED ante.

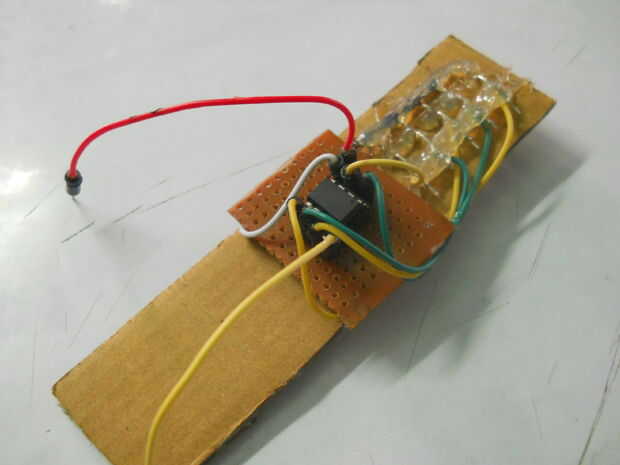

Una vez que programa la ATtiny85 se inserte en el soporte de la IC. El titular también hace fácil reprogramar el ATtiny85 siempre que necesitamos.

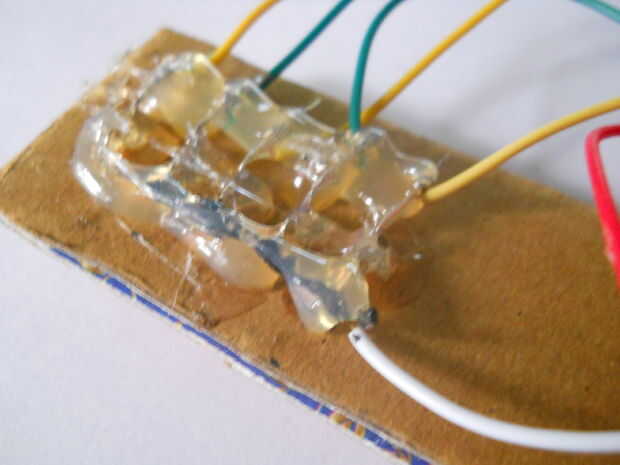

Una vez todas las conexiones, puede utilizar pegamento caliente para sujetar todo en su lugar como la barra LED va a girar todo debe ser firmemente ligado.
