Paso 8: Programación del ATtiny85

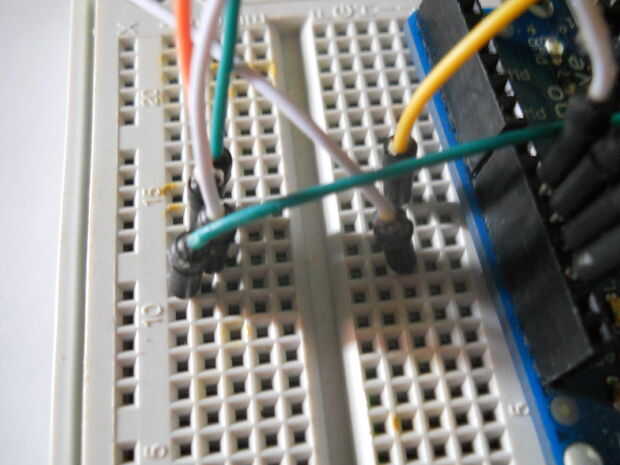

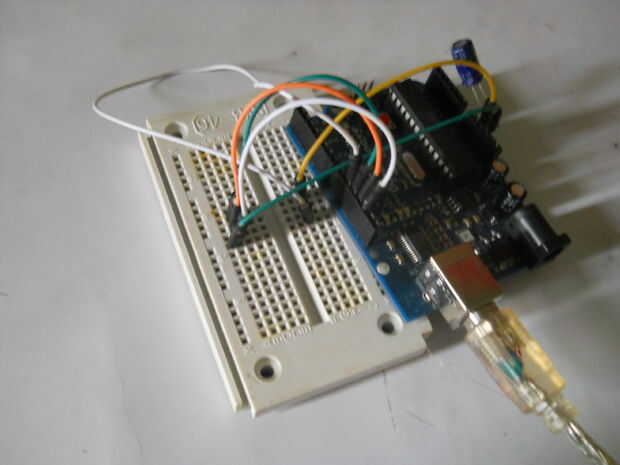

Usted tendrá que conectar 6 clavijas en el ATtiny85 a arduino y un condensador para programarlo.

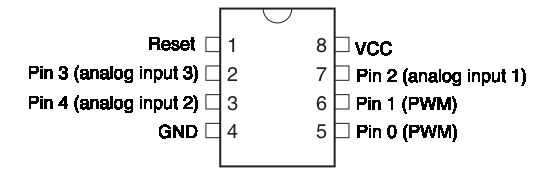

Conexiones de perno:
- ATtiny Pin 2 a Pin del Arduino 13 (SCK)
- ATtiny Pin 1 a Pin del Arduino 12 (MISO)
- ATtiny 0 a Pin Arduino Pin 11 (MOSI)
- ATtiny Reset Pin a Pin 10 del Arduino (RESET)
También tienes que conectar el + 5V y Gnd de lo ATtiny a Arduino.
Conecte un condensador de 10 Micro faradio entre Reset y Gnd de Arduino.

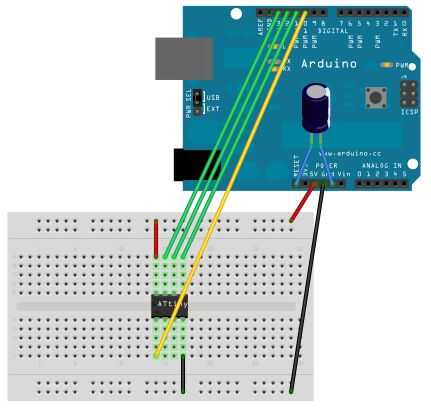

(Consulte el diagrama de arriba)
Una vez hecho esto, abre el IDE de Arduino e ir a herramientas, tablero y seleccione la placa adecuada (generalmente va a ser ATtiny85 (reloj interno de 1 MHz)).
También debe seleccionar el puerto serie correcto en tools, serial port.
Una vez que es ir a herramientas, programador y cambiarlo a Arduino como ISP.
Cuando han hecho todas estas cosas, copiar y pegar el código de abajo y subir de golpe, luego enchufe el ATtiny en el soporte de IC y ver su primavera pantalla POV en acción.
Código:
Nota: no he escrito todo el código yo mismo, acaba de hacer ajustes a un código ya existente para adaptarse a la pantalla de mi punto de vista y también he ajustado letras diferentes para hacer que les parezca mejor.
