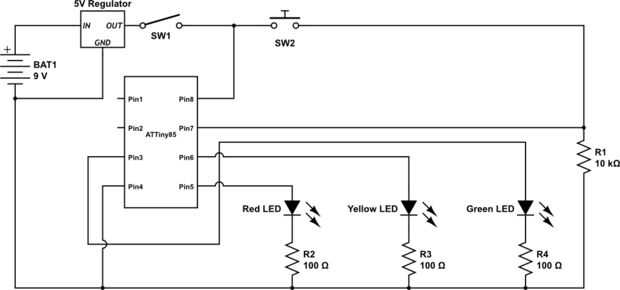

Paso 4: Revisar el esquema de circuito
1. la batería de 9V alimenta un regulador de voltaje de 5V. El ATTiny85 necesita exactamente 5V a operar.
2. desde el regulador, nos vamos a un interruptor. Esto nos permite convertir fácilmente nuestro semáforo encendido y apagado mientras que dejar la batería conectada. El otro polo del interruptor se utilizará para alimentar la fuente de alimentación positiva de nuestro circuito.
3. a continuación, proporcionamos el voltaje positivo al pin 8 de la ATTiny85.
4. conectamos el pin 4 de la ATTiny85 a tierra.
5. el pin 7 de la ATTiny85 está conectado al lado negativo de un botón de pulsación momentánea. El otro pin negativo efectuamos está conectado a un resistor de 10K ohmios, que sí mismo está conectado a tierra. El lado positivo del botón de pulsación momentánea está conectado al suministro de energía positiva de nuestro circuito. Cuando el usuario presiona este botón, registrará como una señal de alto en el pin 7. En el IDE de Arduino, esto se hace referencia como pin 2.
6. en el pin 5 de la ATTiny85 se hace referencia en el IDE de Arduino como pin 0. Este pin está conectado al ánodo (pata larga) del LED rojo. El cátodo (pata corta) del led está conectado a una resistencia de 100 Ohm. El resistor está conectado a tierra.
7. el pin 6 de la ATTiny85 se hace referencia en el IDE de Arduino como pin 1. Este pin está conectado al ánodo (pata larga) del LED amarillo. El cátodo (pata corta) del led está conectado a una resistencia de 100 Ohm. El resistor está conectado a tierra.
8. en el pin 3 de la ATTiny85 se hace referencia en el IDE de Arduino como pin 4. Este pin está conectado al ánodo (pata larga) del LED verde. El cátodo (pata corta) del led está conectado a una resistencia de 100 Ohm. El resistor está conectado a tierra.
