ATTiny85 semáforo (5 / 6 paso)

Paso 5: Construir el circuito de semáforo en una placa de circuito impreso (Perfboard)

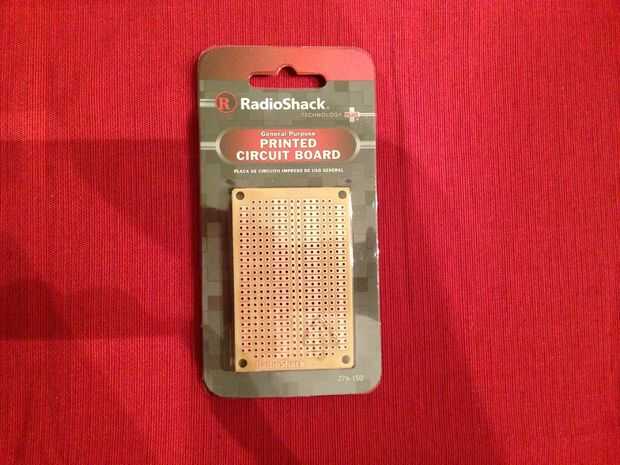

encontré que Radio Shack General propósito tablero del circuito impreso (foto) fue adecuado para el diseño del circuito de semáforo. Por favor, revise la foto del circuito terminado a planear su diseño. Las habilidades y métodos necesarios para el diseño y la soldadura un circuito sobre una placa de circuito están fuera del alcance de este tutorial. Por otra parte, yo no soy la mejor persona para enseñar esas cosas!

Para ayuda con soldadura, revisa EEVBlog excelente Dave Jones' en YouTube. Hay un gran video sobre soldadura aquí:
Soldadura parte 1: http://www.youtube.com/watch?v=J5Sb21qbpEQ
Soldadura parte 2: http://www.youtube.com/watch?v=fYz5nIHH0iY

Ayuda a trabajar con circuitos y específicamente perfboard, ver video aquí de Collin Cunningham:
http://blog.Makezine.com/2010/06/24/Circuit-Skills-perfboard-prototypin/
