Atum3D V1 3D DLP impresora kit montaje y calibración de (10 / 28 paso)

Paso 10: Montar el sistema

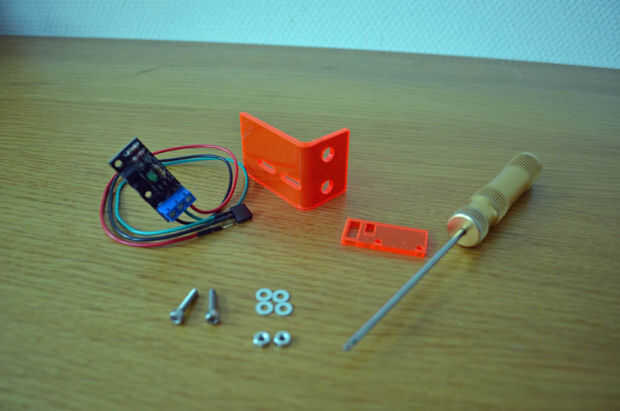

El sistema consta de cuatro partes básicas:

1. una parte roja en forma de L de PMMA
2. un espaciador PMMA rojo
3. el interruptor óptico
4. el dedo casero

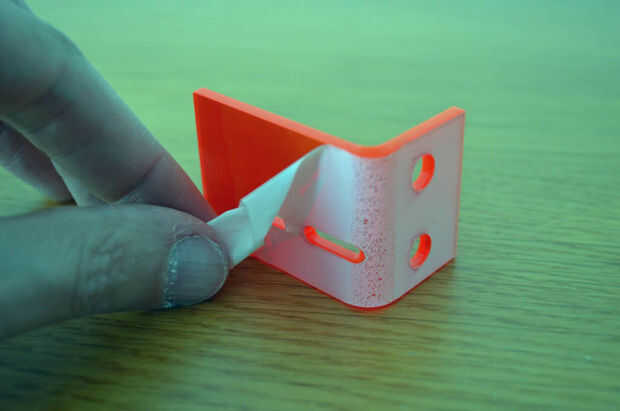

Retire la película protectora de las piezas PMMA.

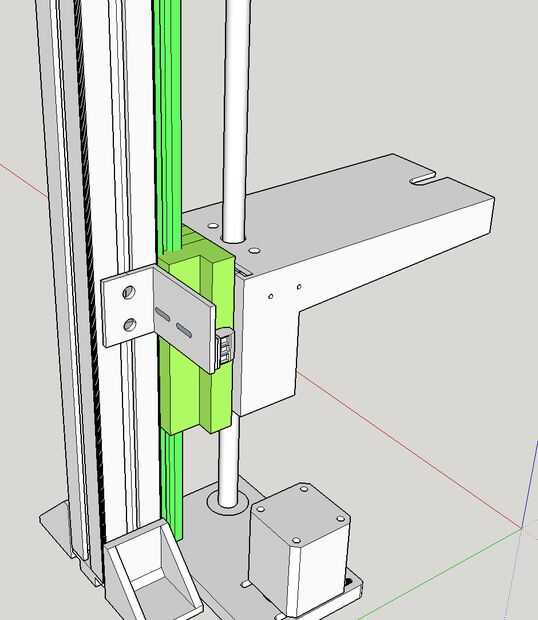

Montar el forma de L, el espaciador y el óptico del interruptor y apilarlos como se muestra en la imagen. Use dos tornillos de culata M3x16 junto con dos espaciadores de M3 y dos tuercas M3. Los pernos pasará por el interruptor óptico, el espaciador y luego ranuras largo de L forma. Coloque a un espaciador de M3 en la parte posterior del perno y apriete la it con una tuerca. Libremente porque se tendrá que alinear el interruptor de inicio con el dedo. Lo haremos en un paso posterior.

Utilice dos pernos de culata M3x6 y dos espaciadores M3 para sujetar el dedo casero al puente.

Todo que lo necesario para hacer el movimiento del eje z está montado ahora. Que pasemos con la calibración de la Asamblea del eje z. Antes de que nosotros podemos hacer la calibración debemos configurar la conexión a la computadora e instalar algunos software y drivers.
