Paso 12: Comprobación de la primera vida y configurar taller de creación
Con todo el software instalado en su PC podemos conectar la impresora a la computadora. Comenzar insertando el cable de alimentación a su cerebro. Si es tu primera vez, sería buena idea Revise que ajuste la energía en su fuente de alimentación correctamente según el país que vive en. En nuestra experiencia el humo mágico sólo saldrá una vez.
Utilice el cable USB para conectar el cerebro de Arduino a tu ordenador. La primera vez que hago este Windows instale algún software para trabajar con el cerebro. Esto puede tardar unos minutos. Una vez completada la instalación, Windows le dará una pequeña ventana emergente en la esquina inferior derecha (donde aparece la hora) que tu Arduino está ahora listo para su uso.

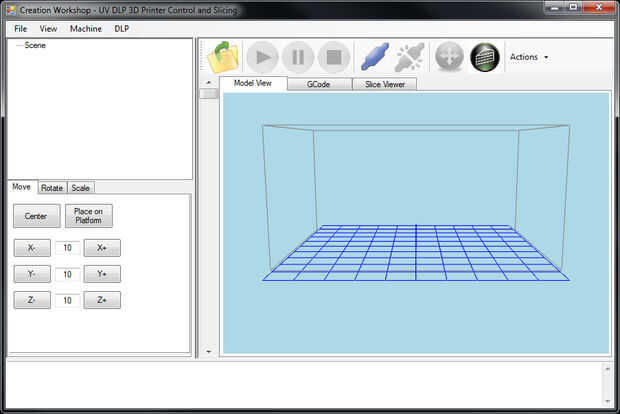

Ahora empezar a CW. Desde que CW no ajusta automáticamente la configuración de su máquina necesitará hacer algunos ajustes de tiempo primera.
Conectar al Arduino
- Ir a Ver -> conexión para abrir el cuadro de diálogo Configuración de conexión
- Seleccione el puerto COM, por ejemplo, COM3 (número de puerto COM puede variar por cada equipo). Haga clic en Actualizar si el puerto COM no aparece
- Ajustar la velocidad de 115200 en la lista de selección (en baudios)
- Set # bits de datos 8 (si no lo es ya)
- Haga clic en Aceptar para guardar la configuración y cerrar el cuadro de diálogo
Conectar el proyector

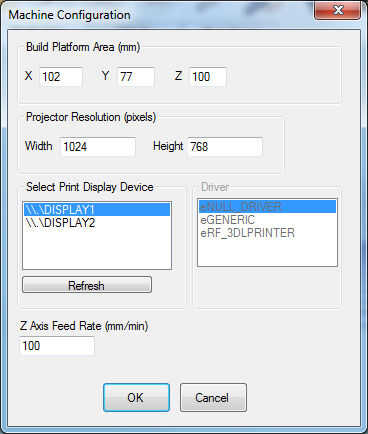

- Ir a -> propiedades para abrir el cuadro de diálogo Configuración de la máquina
- Establecer la Zona de construcción de la plataforma X96 Y60 y Z250 (Z500 si tienes una máquina XL)
- Ir a la pantalla de impresión seleccionar dispositivo y pulsa Actualizar
- Seleccione su proyector, \\.\DISPLAY2 probablemente
- Establecer la resolución de pantalla 1920 x 1200 píxeles
- Configurar el controlador para eGeneric
- Establecer la velocidad de avance de eje de Z a 200mm/min.
Haga clic en Aceptar para guardar la configuración y cerrar el cuadro de diálogo
Taller de creación está configurado puede conectar a la impresora.
- Haga clic en el botón conectar para iniciar la conexión para la impresora.
- Aviso el registro en la parte inferior del CW y buscar buenas noticias: "dispositivo conectado"
- Haga clic en los controles de la impresora vista para abrir el cuadro de diálogo controles de impresora y tomar el control sobre el movimiento del eje z. Puede cambiar el número en el centro de los botones para cambiar los incrementos del movimiento. Se recomienda un valor máximo. 1mm en esta etapa ya que la impresora no de calibrado todavía. Lo haremos en los próximos pasos.

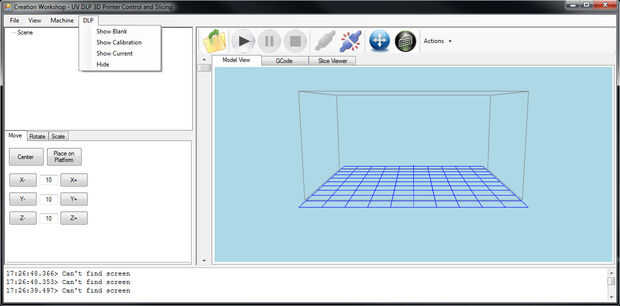

- Si desea revisar el proyector funcionando como se esperaba le puede ir a DLP -> calibración de mostrar. Se proyectará una red roja, cuadrada.
En esta etapa el proyector y el eje z deben estar funcionando como era de esperar: el proyector debe enviar una imagen y la guía lineal debe ser moviendo en la dirección haga clic.
