Paso 15: Montar el cuadro
Poner el cerebro y el eje z a un lado ya que estamos comenzando el montaje de la estructura.
Las fases de montaje varía según el tipo de máquina. Si elige una máquina de XL, usted puede mover al siguiente paso.

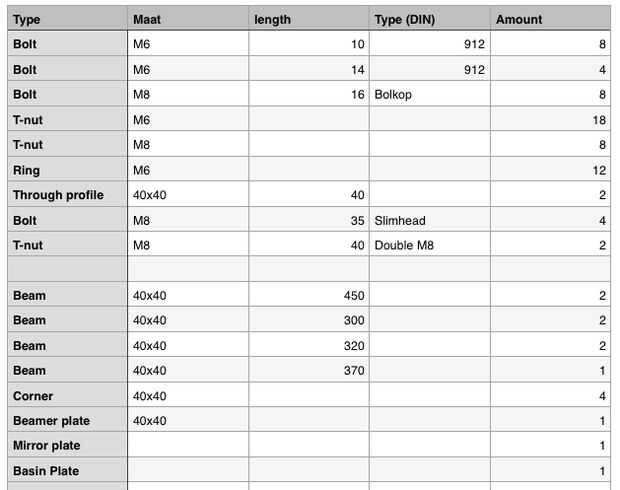

Empezar por trazar los dos perfiles de 40x40mm largo 450mm sobre una superficie plana. Tomar la placa del espejo, 4 tuercas M6 T, 4 anillos de x M6 y 4 tornillos de x M6x10. Inserte dos tuercas en T en cada perfil y conectar la placa de espejo a los perfiles. Es importante que la parte delantera de la placa del espejo quede a ras con las caras de los perfiles largo 450mm. Comprobar si la placa del espejo está orientada correctamente, de pie delante de la máquina los cuatro orificios para conectar el soporte del espejo debe ser en la parte derecha trasera.

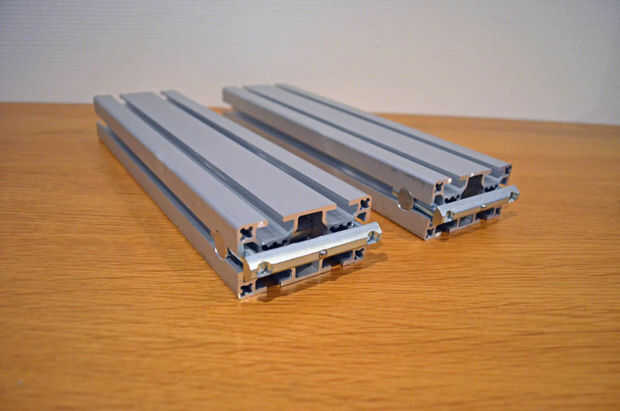

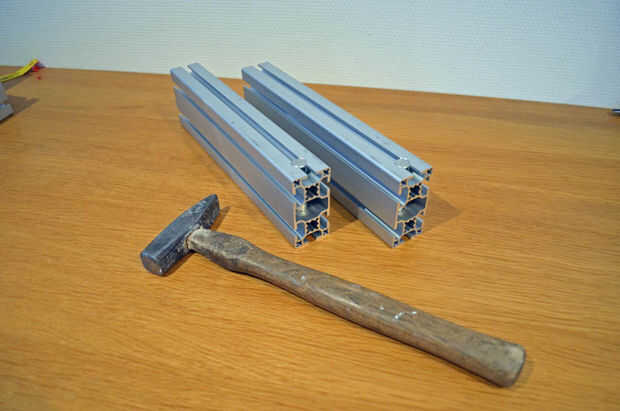

Introducir los dos tacos acero en a las dos vigas de aluminio con un agujero. Estos son los perfiles largos de 300mm con un agujero de solo 14mm por cada uno de los perfiles. Puede que necesite algunas herramientas de persuasión (también conocido como martillo) para obtener. Si utiliza un martillo para persuadir el pasador de acero en el agujero en los perfiles largo 300mm, utilice un martillo de madera en orden de no para dañar los perfiles de aluminio. Asegúrese de que los orificios de la espiga de acero están en línea con la ranura en T de la viga, las espigas de acero tienen dos agujeros embutidos en cada uno de ellos. La cabeza del perno M8 especial encaja en esta recesión. Asegúrese de que el lado largo de la viga enfrenta a la parte cóncava de la espiga de acero.

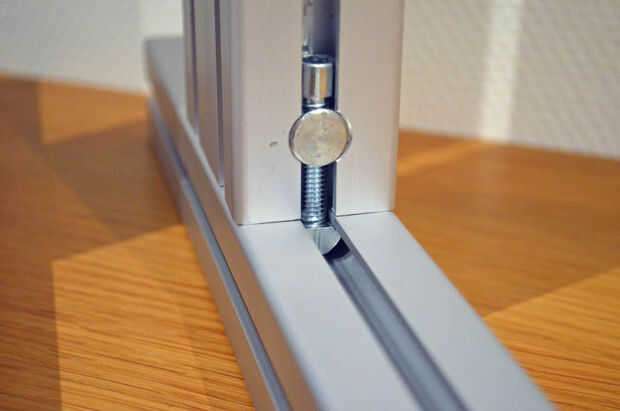

Una vez que el perfil a través de conectores están en usted puede insertar la cabeza slim que M8 pernos a través de la ranura en la viga. Tornillo M8 cada un par de vueltas en el tornillo respiradero doble. Deslice cada tuerca en T con un rayo en un perfil de aluminio largo de 450mm. Dejar éstos suelto por ahora.
Tomar 4 x M6 las tuercas en T, 4 anillos de x M6 y 4 tornillos de x M6x10. Insertar dos tuercas int a cada viga de 450mm, coloque la placa de Beamer y fijar la placa del proyector para los dos perfiles largo 450mm. Asegúrese de que la parte posterior de la placa del proyector esté al ras con la cara posterior de los perfiles. Ahora Compruebe su plataforma todo terreno, los lados de las placas que deba quedar al ras con las caras laterales de los perfiles de 450mm así como la parte delantera de la placa del espejo y la parte posterior de la placa del proyector, otro sabio tu voluntad de carcasa no coloque sobre el suelo de la plataforma.
Ahora apriete los dos canales, los perfiles de 300mm que pare hasta que jiggle gratis. Usted tendrá que alinear a estos para no apretar en exceso los.

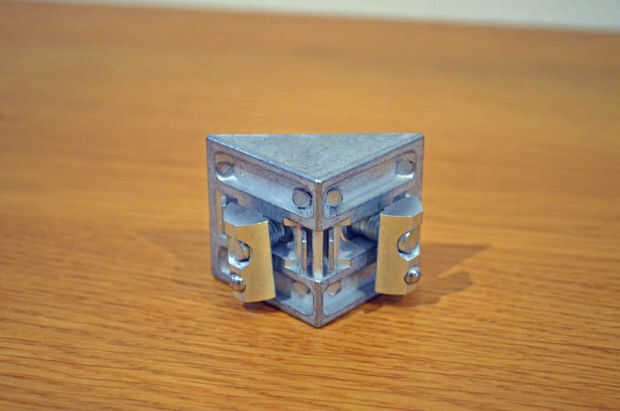

Sacar 2 x 90 grados conector de ángulos (esquinas), 4 tornillos de cabeza de queso x M8, 4 x M8 las tuercas en T y el perfil de aluminio largo 370 mm.

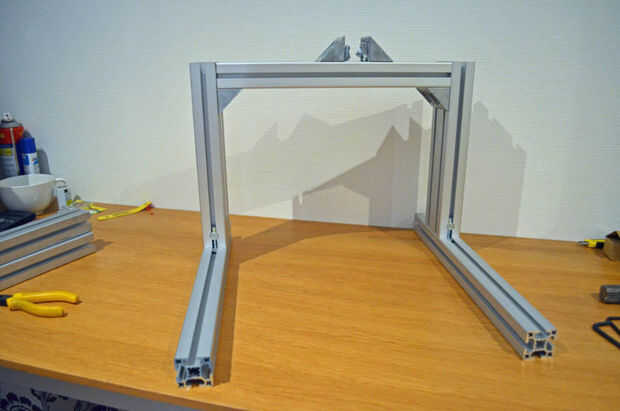

Montar las esquinas, poner un M8 perno a través de cada una de las ranuras de la esquina de cabeza de queso y atornillar un tornillo M8. Un par de vueltas hará el truco. Ahora deslice ambas esquinas del perfil largo 370mm. Inserte este conjunto en dos canales.

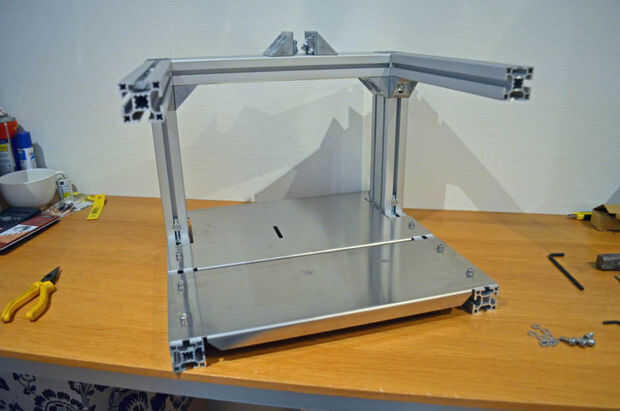

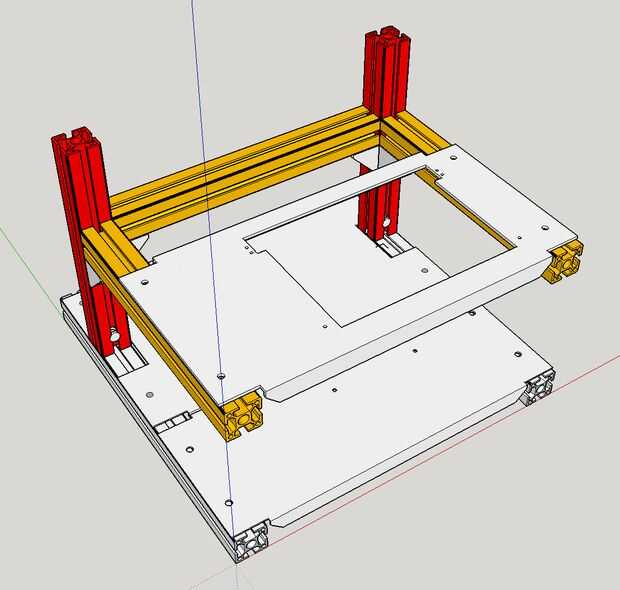

Añadir dos esquinas más y dos perfiles de 320mm apuntando hacia la parte delantera de la máquina. La placa de la cuenca de 4mm se sentará encima de estos dos haces.
Utilizar 4 x M6 las tuercas en T, 4 anillos de x M6 y 4 tornillos de x M6x16 (en algunos juegos de estos podrían ser M6x14) para montar la placa de cuenca en los dos brazos horizontales.
Actualizaciones:
Actualice su impresora cubriendo los perfiles de aluminio con papel negro mate junto con todas las superficies de aluminio. La reducción de la luz dispersada mejora su calidad de impresión. Resinas de alta velocidad son a veces sensibles que curará con la difusa luz reflejada y realmente requiera para ennegrecer hacia fuera cada superficie de aluminio y madera debajo de la cuenca.
