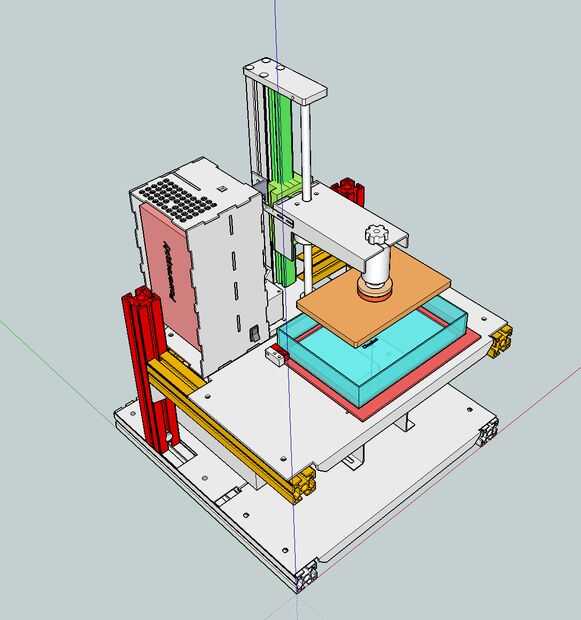

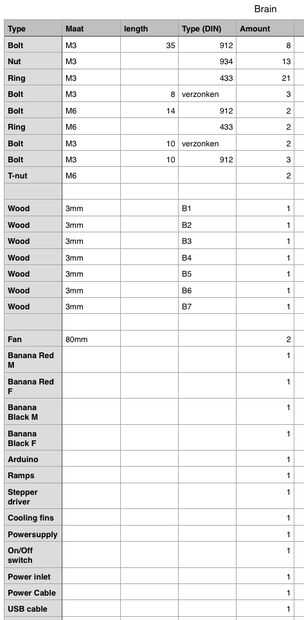

Paso 17: Montaje el cerebro y el eje z en el marco de la
Retire los dos paneles laterales del cerebro. Verás los dos agujeros en la parte inferior de la estructura del cerebro. Utilice dos T-tuerca para montar el cerebro a la estructura en la viga horizontal. Su posición debe dejarse más, hacia la canalización vertical vertical. Traer los paneles laterales del cerebro hacia atrás y mantener utilizando una banda elástica.
Antes de instalar el eje z se recomienda que la cuenca todavía está en su paquete. Si sigues estas instrucciones, todavía estará allí pero que no se muestra en la foto.
Tomar el eje calibrado y coloque horizontal sobre una mesa.
Altura estándar:

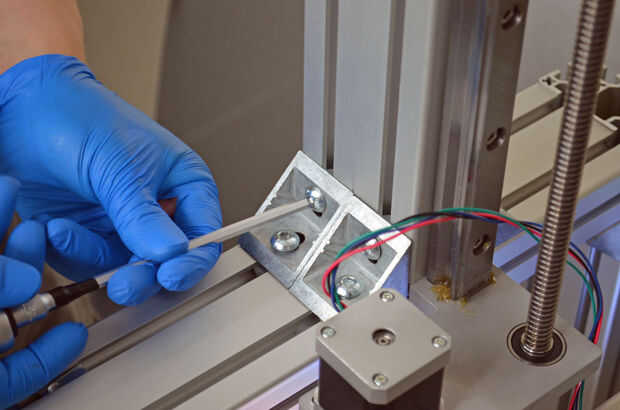

Agregar conectores de ángulo de 2 x 90 grados a ambos lados de la parte inferior del eje z con 4 x M6 T tuercas, juntas y pernos M6x14.

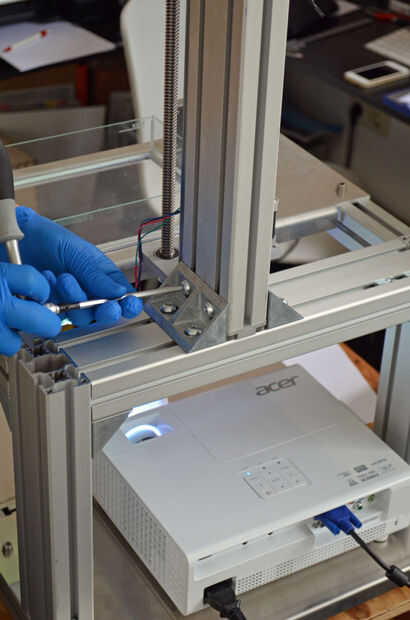

Tomar 2 T-tuercas M6 y llevarlos a la viga del chasis horizontal y poner en posición para el montaje del eje z. Ahora agarra el el conjunto de eje y alinearlo con las tuercas en T en la viga horizontal. Tomar 2 aros de M6 y M6x14 pernos para montar el eje z a la estructura.
Altura del XL:
Agregar conectores de ángulo de 4 x 90 grados a ambos lados de la parte inferior del eje z con 8 x M6 T tuercas, juntas y pernos M6x14.
Tomar 4 T-tuercas M6 y llevarlos a la viga del chasis horizontal y poner en posición para el montaje del eje z. Ahora agarra el el conjunto de eje y alinearlo con las tuercas en T en la viga horizontal. Tomar 4 aros de M6 y M6x14 pernos para montar el eje z a la estructura.

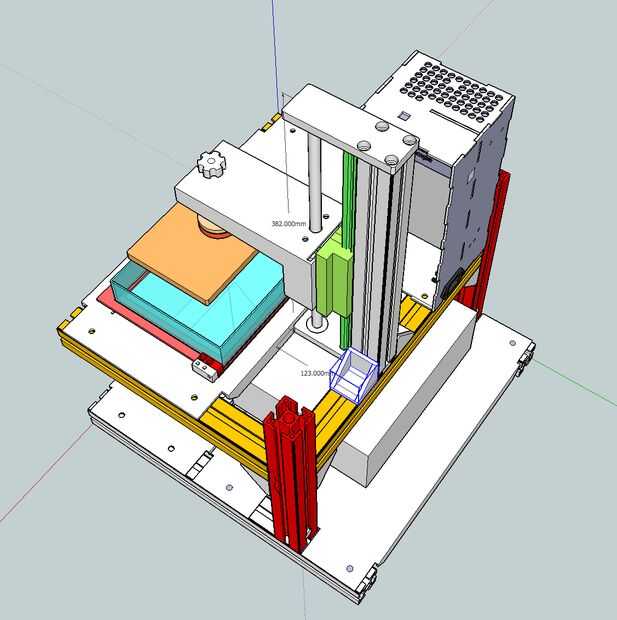

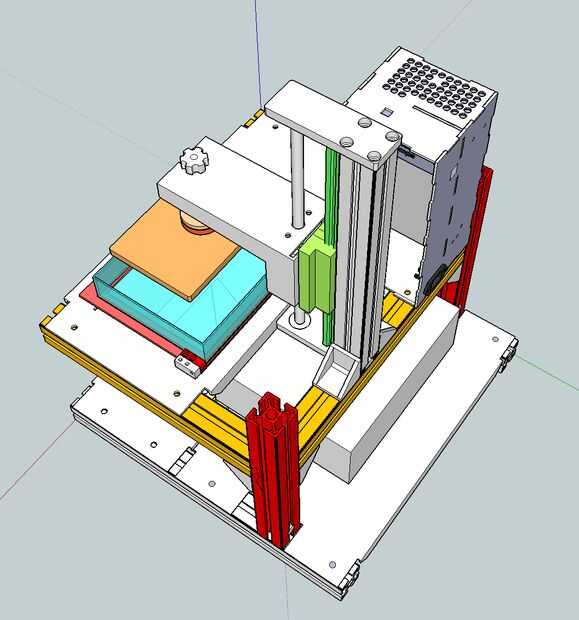

Alineación del eje z
Alinear el eje z al centro del agujero rectangular en la placa de cuenca deslizando a lo largo de la viga horizontal. Una regla o pinzas ayudará aquí. Si todo está en su lugar puede apretar todos los tornillos.
