Atum3D V1 3D DLP impresora kit montaje y calibración de (24 / 28 paso)

Paso 24: Montar la carcasa

¡ Felicidades! En esta etapa se realizan todos los bits del disco duros. Ahora todo lo que necesitas hacer es montar la carcasa de madera.

Estos pasos te llevara tiempo pero no son demasiado difíciles. Observe la orientación correcta de las piezas de madera y tener una mirada cercana en las imágenes 3D.

La mayoría de las piezas se marca lo una ver fácilmente la parte y de orientación.

Use pegamento para madera o una pistola de pegamento caliente (todo lo que usted prefiere) como con el conjunto del cerebro.

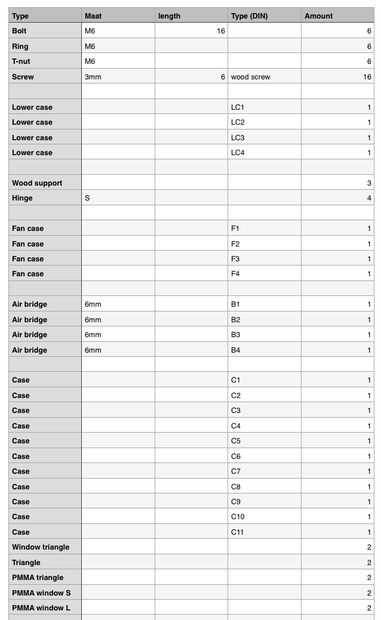

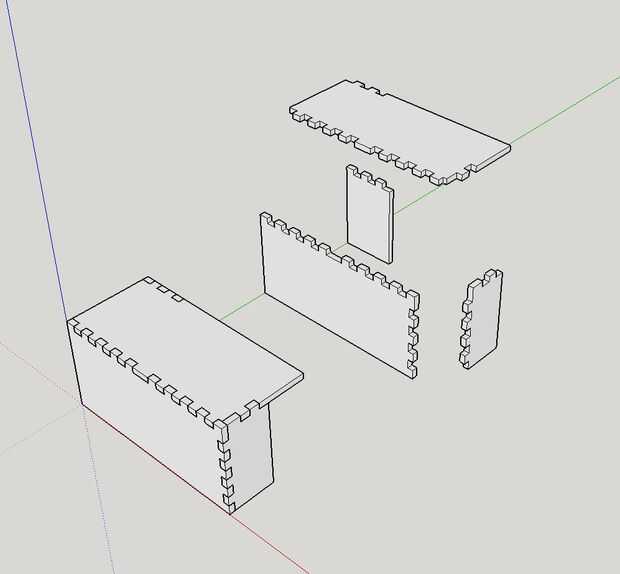

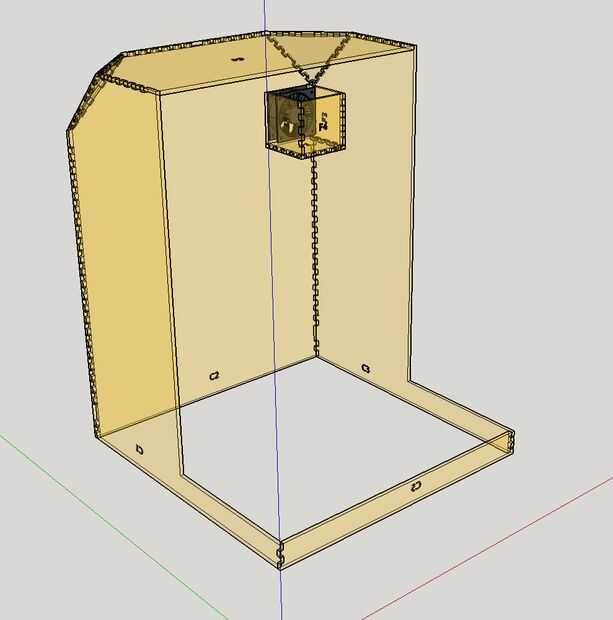

Puente aéreo de proyector
Empezaremos con el puente aéreo de proyector. Esta parte tiene la función de dirigir el aire caliente generado por el proyector de la carcasa.

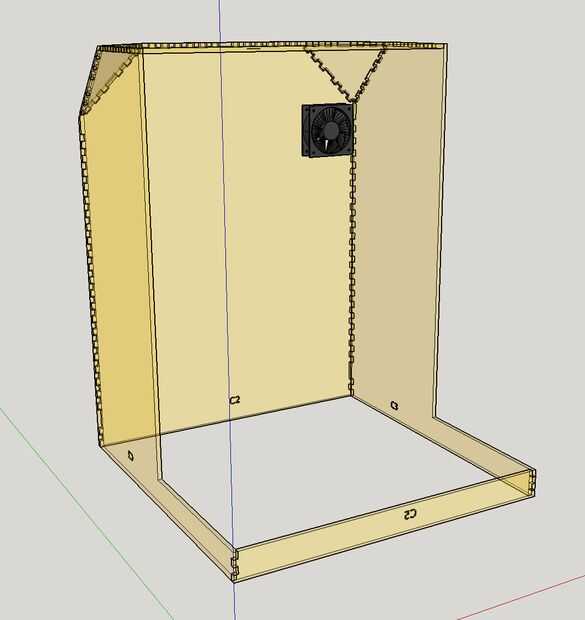

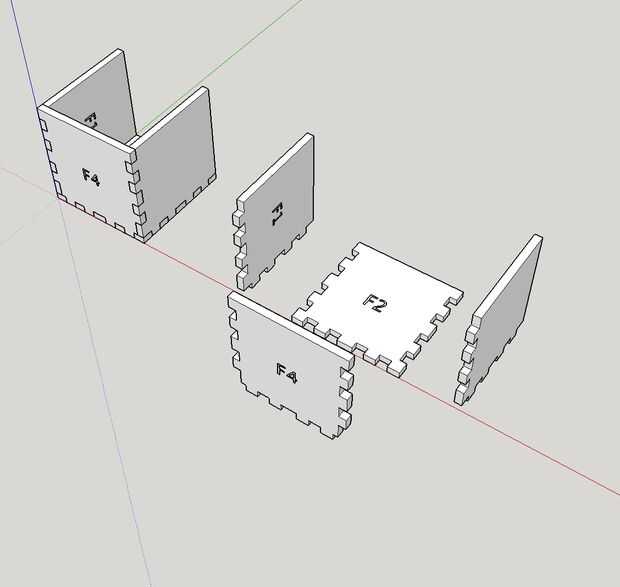

Cubierta de ventilador de entrada de aire
La carcasa de ventilador de entrada de aire va en la parte trasera y el interior del ventilador y evita la luz del sol para entrar por la abertura del ventilador. Atornillar el ventilador flojo con los conectores dos banana en el interior de la caja. Asegúrese de que el ventilador sopla el aire el caso. Utilice M3x35 4pcs, 8pcs M3 anillos y tuercas de M3 4pcs.

Pegue la tapa sobre el ventilador, asegúrese de que el flujo de aire es dirigida hacia el techo de la caja.

Más fuentes de luz vienen de arriba, que es por eso que el flujo de aire es dirigida hacia arriba porque la luz tiene un tiempo duro doblado alrededor de esquinas. Puede mejorar este sistema de interceptación de luz por el interior de la pintura negro mate.

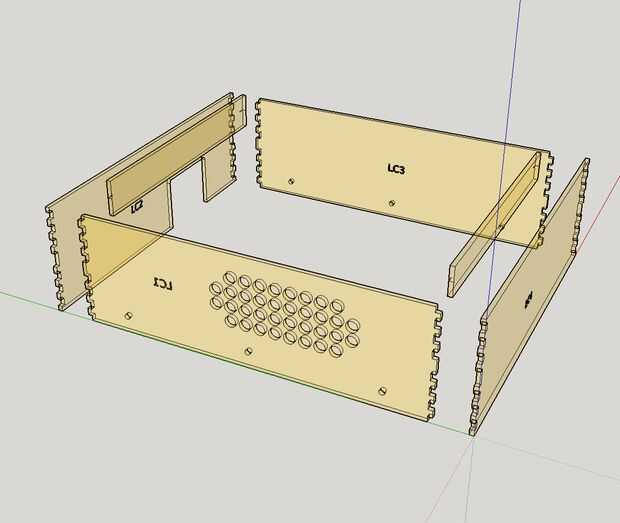

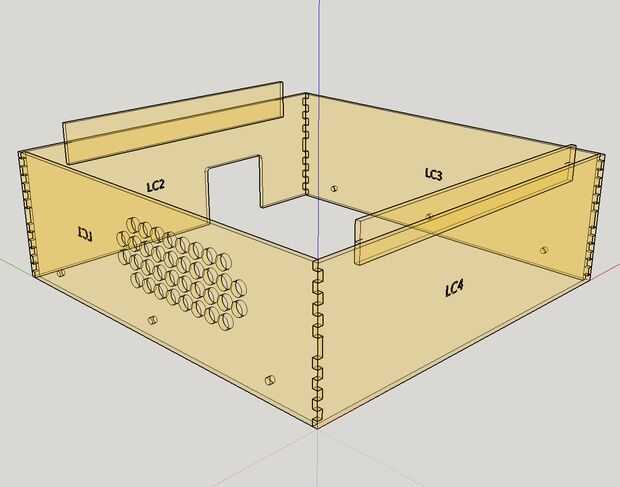

Carcasa inferior
La carcasa inferior es sólo un anillo de piezas de madera, marcada LC con dos tiras de madera sin marcar. Las tiras se utilizan para la orientación de la cubierta superior. En la parte inferior de la carcasa inferior hay seis orificios que se utilizará en el marco. La cubierta superior se sentará justo encima de la carcasa inferior. Hay una tira de madera para la parte delantera de la carcasa inferior y la parte de atrás de la carcasa inferior. Estos se deben pegar en el interior de la carcasa de la marca de la mitad. Recuerde que al montar la carcasa inferior, todos los números de parte tienen que para ir en el interior de la carcasa.

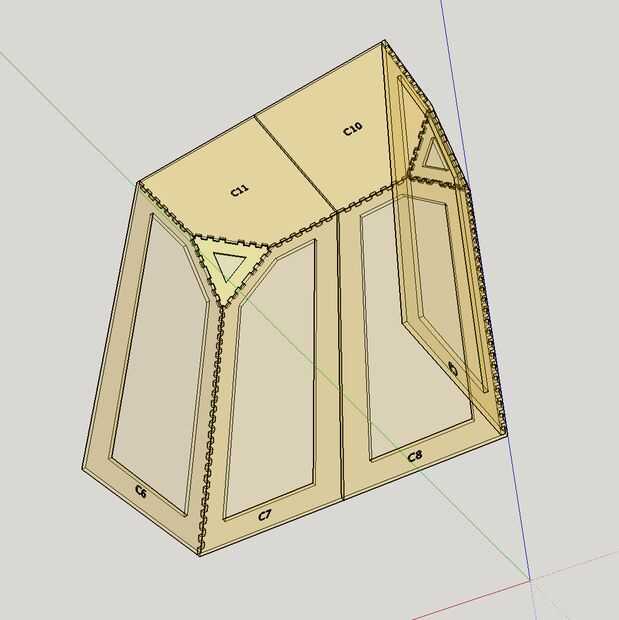

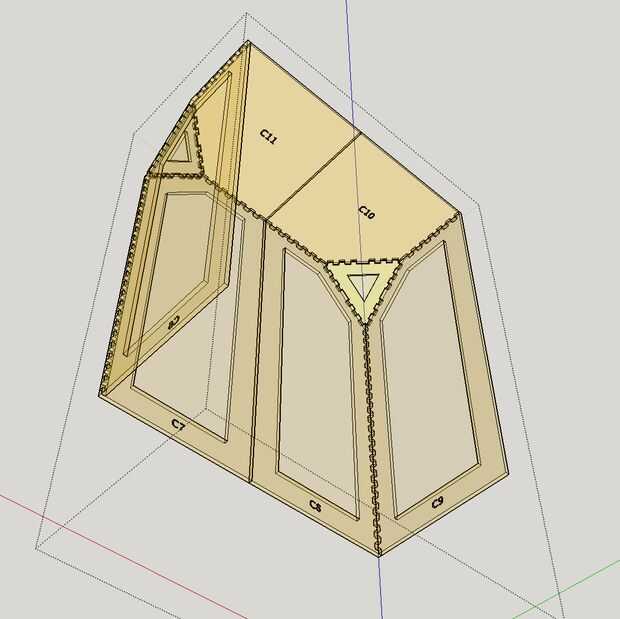

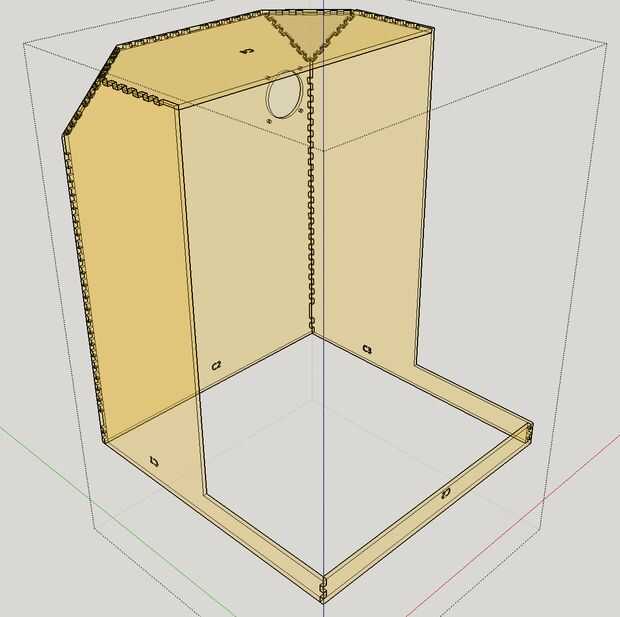

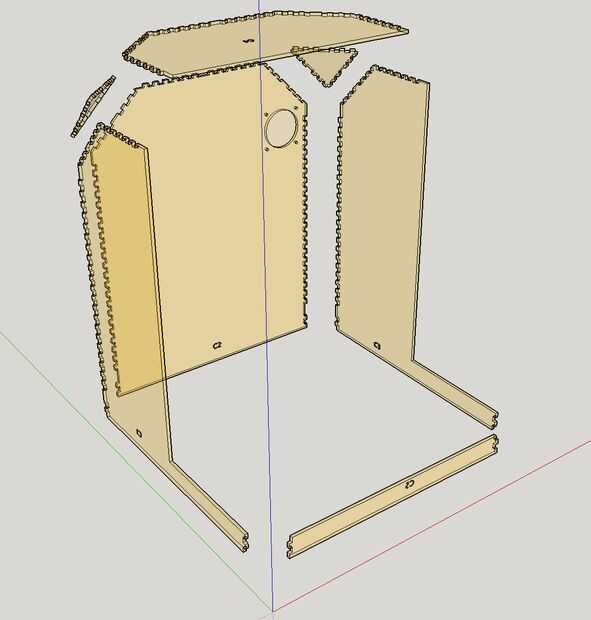

Carcasa superior
La carcasa superior difiere según estándar / máquina de XL. Las piezas de la máquina de XL son obviamente más grandes pero tienen los misma marcas y números. Utilice las piezas triangulares de madera sin la ventana de la carcasa superior de la parte trasera de la carcasa superior. Los que tienen el windows se suponen que en la parte delantera, son sin embargo universal así que usted puede tener un poco de libertad creativa aquí si quieres.

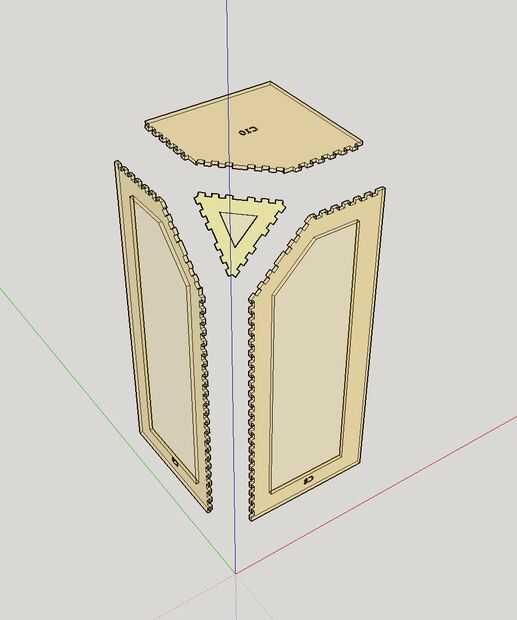

Puerta izquierda y derecha
La puerta izquierda y derecha son ligeramente diferentes y por lo tanto son piezas de la puerta! Las súplicas check doble comprueban las piezas antes de pegarlas ya que la diferencia es difícil de ver. Utilice las piezas triangulares con la ventana en las puertas.

Pintura

Si está saltando el embellecimiento de su cuerpo siguen el párrafo siguiente para la instalación de las ventanas.

Con todas las piezas de madera pegadas puedes pintarlo. No hay ninguna necesidad real de hacerlo, pero no dude en darle cualquier color que te gusta! Se recomienda un color mate y oscuro para el interior de la carcasa para reducir reflejos de las imágenes de proyectores.

Utilizar la pintura como una actualización!

Pintar todo el interior de su mate de carcasa negro para un mejor resultado de impresión. Menos luz dispersa en el caso significa una mayor calidad de impresión.

Instalar el windows
Retire la lámina protectora antes de instalar el windows. Los más fáciles de instalar son las ventanas de los triángulos con el corte outs. Las ventanas de los triángulos son ligeramente más grandes que el corte en estas simplemente se pegan en el interior del triángulo, aquí se puede utilizar un sellador de silicona o pegamento caliente del derretimiento. En cuanto a que hemos probado ahora, pegamento caliente del derretimiento sostiene mejor que silicona. Los ventanales deben encajar exactamente en el marco. El marco es de 6mm de espesor pero la ventana de sólo 3mm, si pones la cara de marco (afuera) hacia abajo sobre una superficie plana e Inserte la ventana la ventana quedará al ras con el marco de la ventana. Ahora aplicar una gota del pegamento en el interior borde del marco de ventana para fijar la ventana en su lugar.

Agregado las puertas de la cubierta superior

Durante este pequeño paso es útil para tener unas manos extras presente, pregúntale a un amigo o cónyuge para mantener las puertas mientras se marca, perforación y atornillado.

Poner las puertas en la caja, tome una regla y lápiz y haga una marca pequeña en cada puerta. 10cm de la parte superior de la puerta y 15cm de la parte inferior. Asegúrese de que sus marcas están en el lado de las puertas donde se encuentran la carcasa.

Tomar una pequeña bisagra y un lápiz, colocar la bisagra contra la marca. Asegúrese de que el lado plano de la bisagra está en contra de la carcasa y la parte de la articulación de la bisagra está centrada sobre los bordes de encuentro de la cubierta superior y la puerta. Utilice el lápiz para marcar el centro de cada orificio de la Inge en la carcasa. Tomar un pequeño taladro de 2mm de diámetro o menos (1,5 mm hará demasiado) y perfore un pequeño agujero en cada marca unos 3 mm de profundidad.

Repita este paso para las bisagras de cuatro, dos para cada puerta.

Una vez que todos los agujeros de tornillo que vienen taladrados en las bisagras con los 4 tornillos de madera pequeña para cada bisagra.
