Paso 2: Montar el cerebro parte 1 de 5
Empezamos con el montaje del 'cerebro' de la impresora. Para cada tipo de V1 impresora el cerebro es el mismo. El cerebro es una caja llena de electrónica que tendrá control sobre acciones de la impresora.

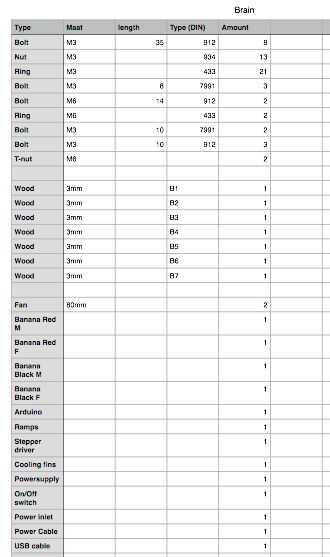

Lista de piezas para el conjunto del cerebro:
- 8 culata perno M3x35
- 13 tuerca M3
- Anillo 21 M3
- 3 Tornillo M3x8 avellanado
- 2 culata tornillo M6x14
- 2 anillo M6
- 2 Tornillo M3x10 avellanado
- 3 culata tornillo M3x10
- 2 tornillo M6
- 1 B1 de madera 3mm
- 1 B2 de madera 3mm
- 1 B3 de madera 3mm
- 1 B4 de madera 3mm
- 1 B5 de madera 3mm
- 1 B6 de madera 3mm
- 1 B7 de madera 3mm
- 2 ventilador 80mm
- 1 plátano rojo M
- 1 plátano F rojo
- 1 plátano negro M
- 1 plátano negro F
- 1 Arduino Mega
- 1 rampas
- 1 controlador paso a paso
- 1 aletas de refrigeración
- 1 fuente de alimentación
- 1 interruptor on/Off
- 1 entrada de alimentación
- Cable de 1 alimentación
- 1 cable USB

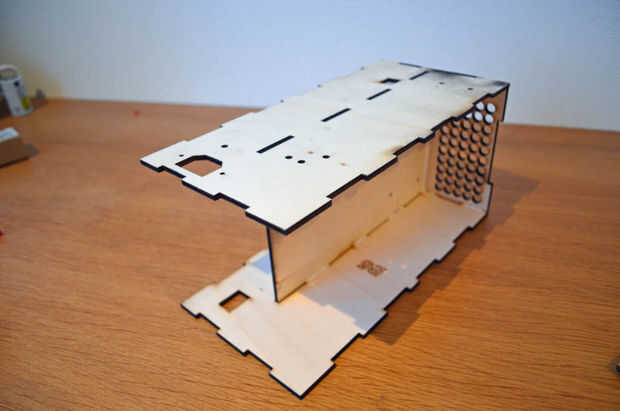

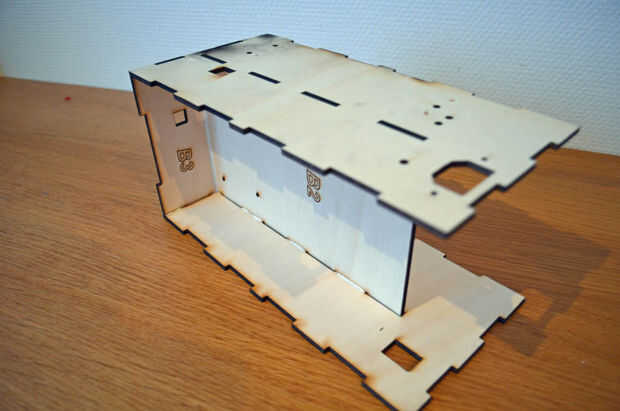

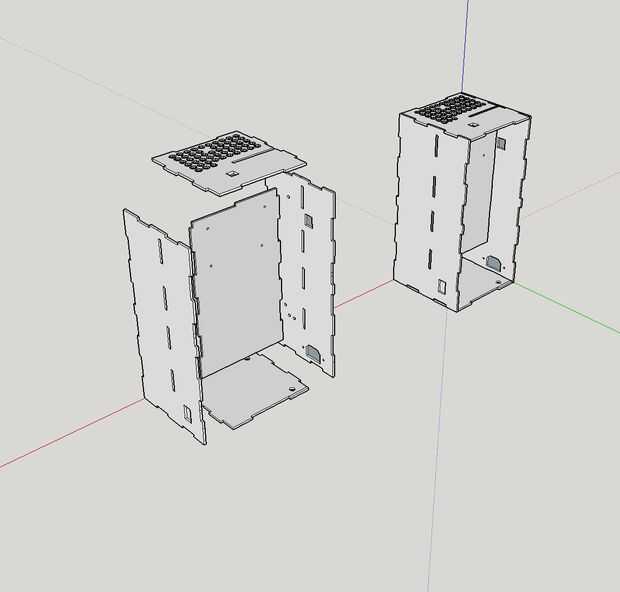

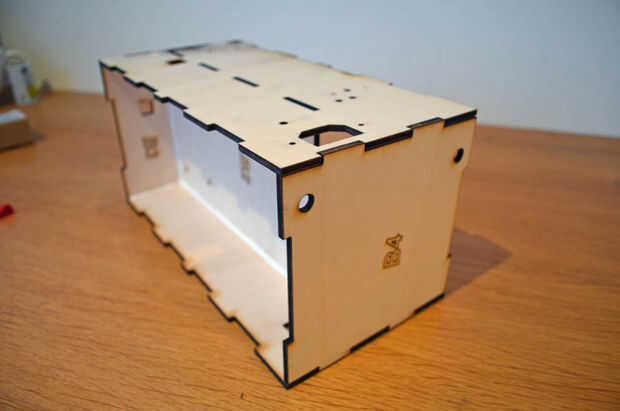

Primero empieza con el montaje de las piezas de madera B1, B2, B3, B4 y B5 y encolarlos. Uso la foto incluida s para obtener la orientación correcta de las partes. Puede utilizar pegamento de madera o una pistola de pegamento caliente.

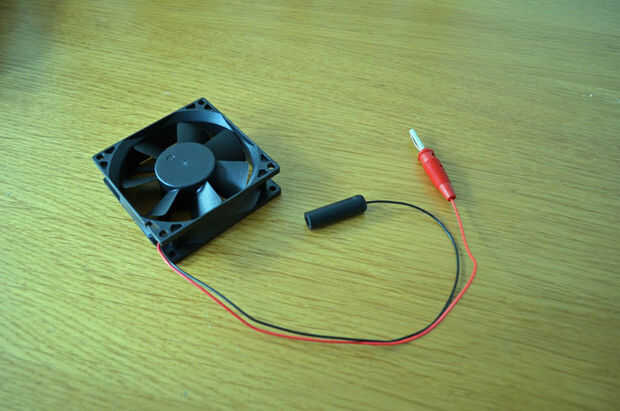

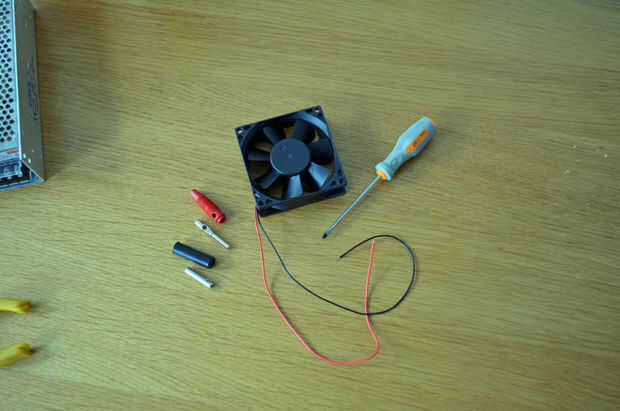

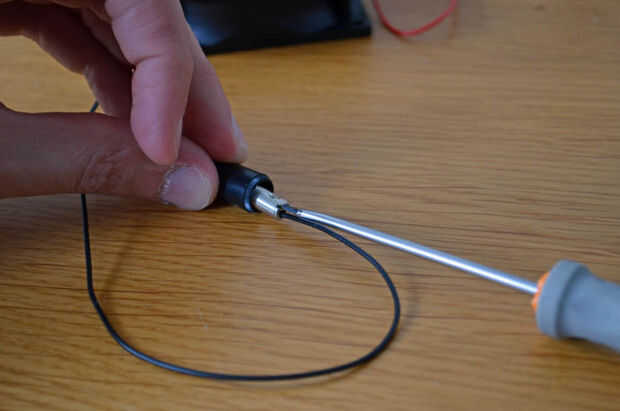

Pasemos con el conector de banana uno de los ventiladores de 80mm. Montar un conector banana macho en el cable rojo y un conector hembra en el cable negro. Por favor ver la foto para más detalles.

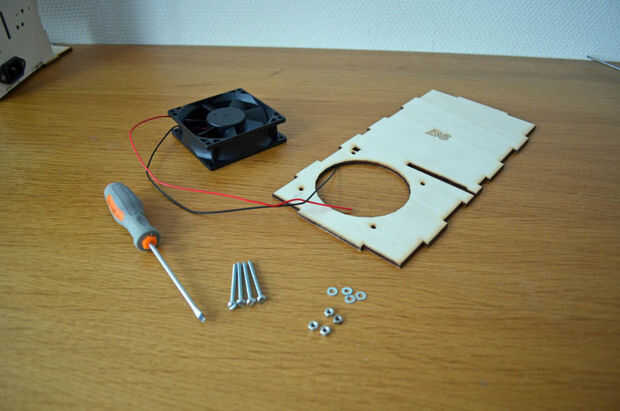

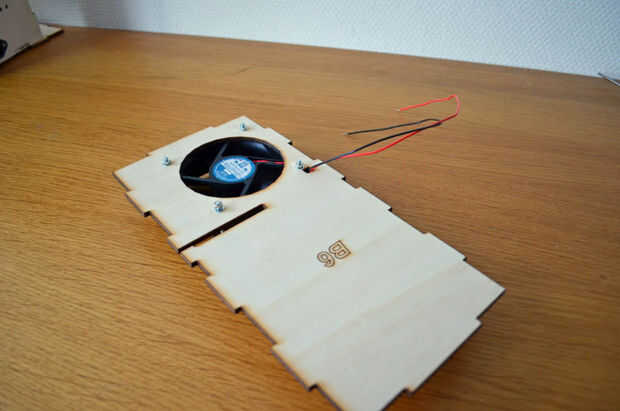

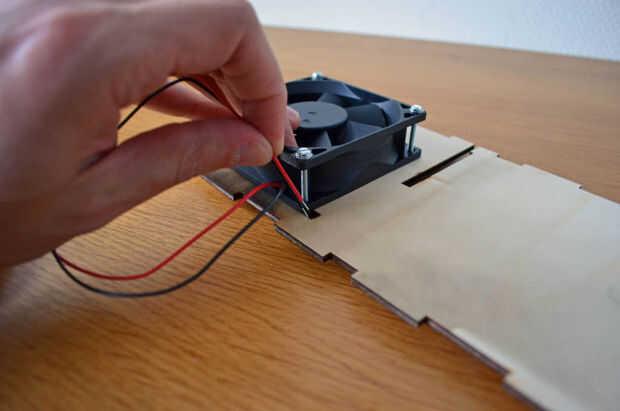

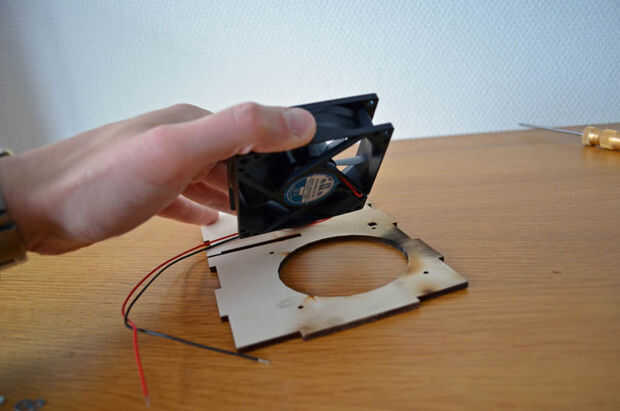

El segundo ventilador de 80mm se monta en la parte de madera B6. Usar pernos de cabeza de cilindro de cuatro M3x35, M3 arandelas y tuercas para hacerlo. Compruebe la dirección correcta del flujo del ventilador. La etiqueta del ventilador debe montarse sobre las piezas de madera. Por favor ver la foto para más detalles.

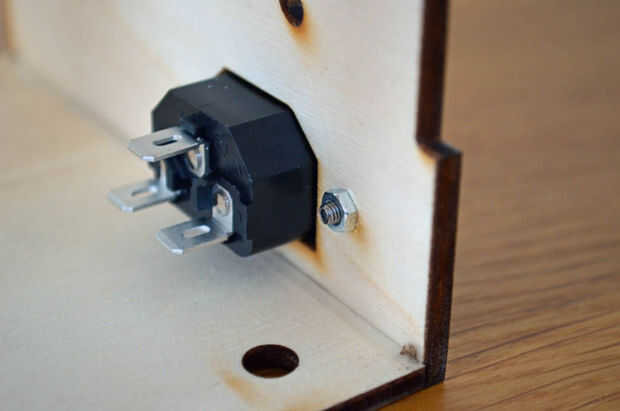

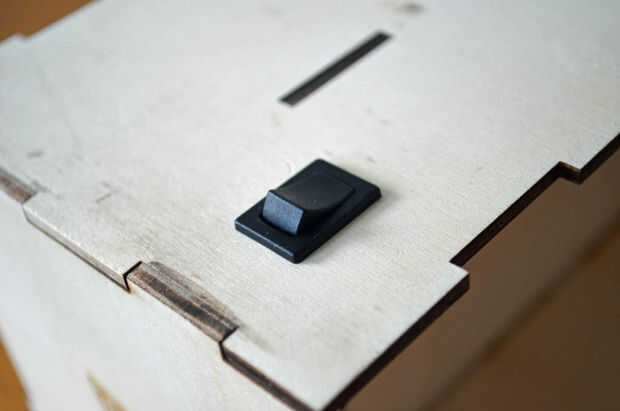

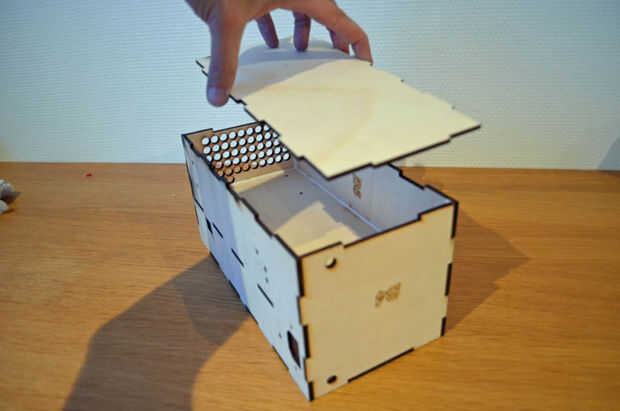

Compruebe si el pegamento está seco y (si tan) Oprima el interruptor marcha / parada en el marco de madera. Montar también la entrada de energía en su lugar con tornillos avellanados M3x10 con arandelas y tuercas.
