Paso 3: Montar el cerebro parte 2 de 5

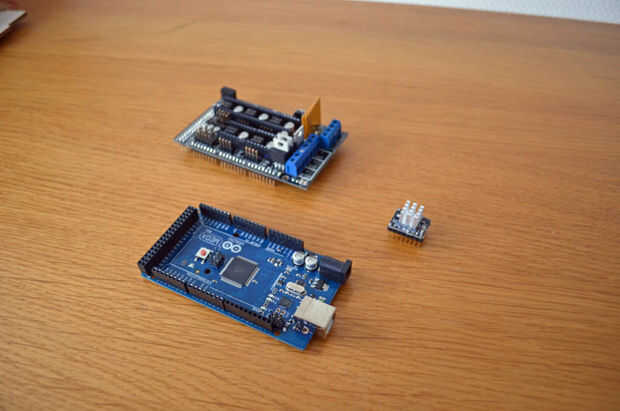

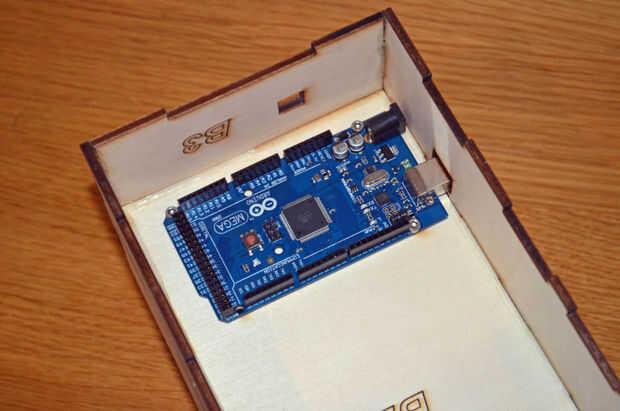

Desenvuelva el Arduino Mega, rampas y controlador paso a paso y empezar con Arduino. Ponerla en posición y Monte con tres tornillos de M3x10 culata, 3pcs M3 las arandelas y las tuercas de M3 3pcs.

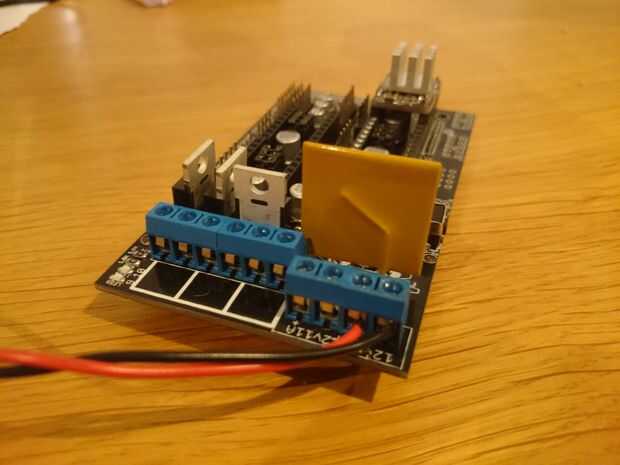

Preparar la placa de rampas con dos cables de 35 cm largo (rojos y negros) y montarlos en los zócalos de las rampas, como se muestra en la foto. Doble los cables de 90 grados para facilitar un poco el siguiente paso.

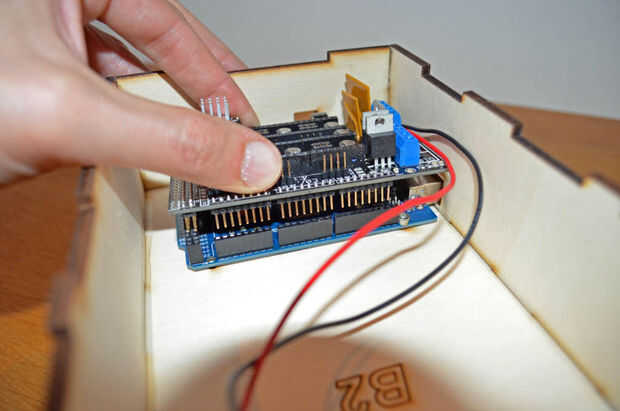

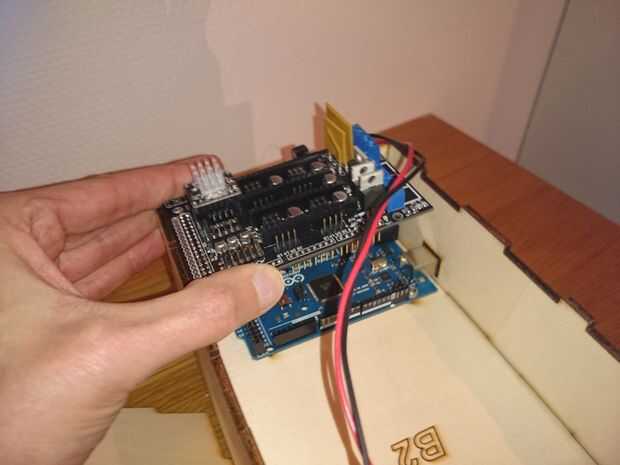

Empuje suavemente el tablero de rampas sobre la Arduino Mega.

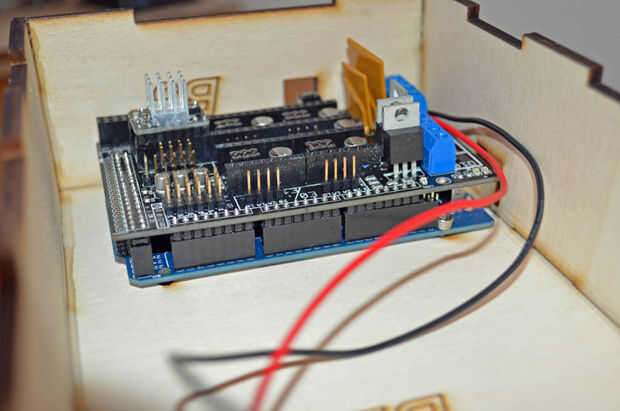

Suavemente empuje el controlador paso a paso sobre las rampas en el lugar de Z-motor. Observe la orientación correcta en la foto.
Importante! Asegúrese de que todos los pines se alinean correctamente y presione suavemente en las juntas! Fuerza bruta en combinación con la alineación de perno puede conducir a daños estructurales a cada una de las tablas!
Con las mismas precauciones, pulse el controlador paso a paso en las rampas. Por favor, alinee las clavijas correctamente y pagar a tot atención la foto relacionada. La fuente de alimentación entregará el poder a la Arduino (a través de las rampas) y los dos ventiladores.
