Paso 7: Montaje de la parte del eje 1
Limpie su área de trabajo y apartar el cerebro ya que necesitaremos espacio para montar el eje z. Hay algunas diferencias entre el estándar y máquinas XL. El principio básico será el mismo para ambas máquinas.
Diferencias entre estándar y máquinas XL son:
- -Viga aluminio
- -40 x 40 L = 350 mm para el estándar de la máquina
- -80 x 40 L = 600 mm para la máquina de XL
- -Linear de la guía
- -350 m m para el estándar de la máquina
- -600mm para la máquina de XL

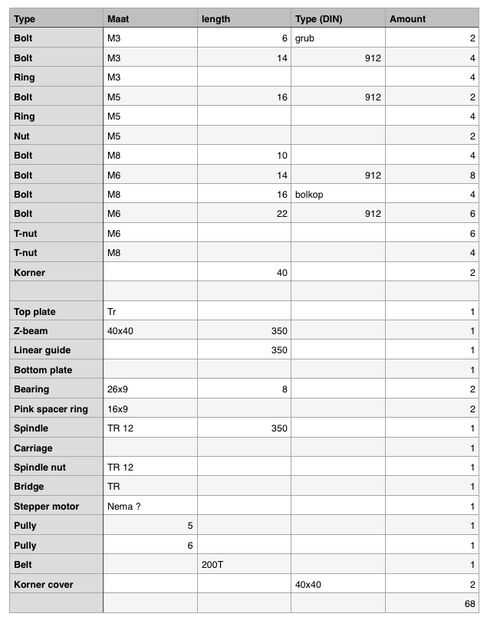

- -Cantidad de pernos y tuercas en T para montar a la guía lineal
Las fotos muestran el montaje del eje z de la máquina de un XL. Una vez más, el proceso para una máquina estándar no es diferente.
Montaje de la guía lineal

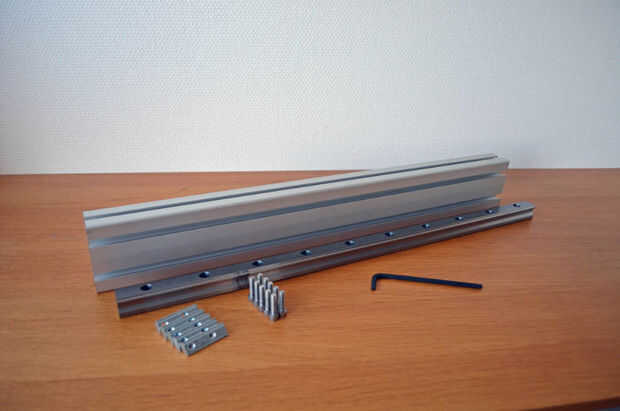

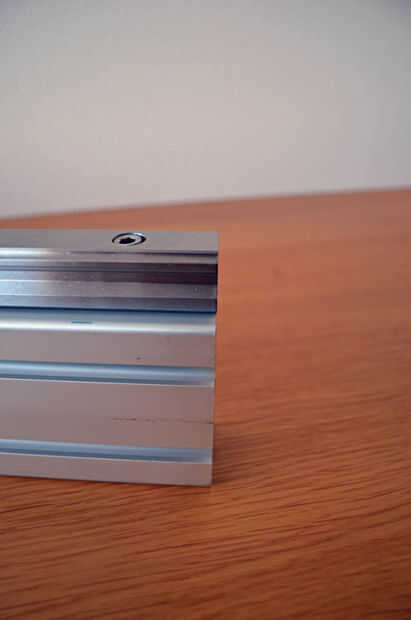

Empezar por el linear de la guía de montaje en aluminio Z-beam. Usted puede reconocer que la Z-beam en los extremos de las vigas ya que tienen tiene 4 hilos M6 en cada extremo de la viga.
Coloque el Z-beam horizontalmente sobre una mesa para facilitar un poco el conjunto. Asegúrese de que están hacia el lado largo de la viga Z (ver foto)
Si está montando el hacer de kit XL seguro un lado ancho 40mm esté orientada hacia arriba.
Hay dos maneras que usted puede montar a la guía lineal sobre la viga. Por favor, no dude Lea ambas opciones y utilice el método que personalmente prefiero.
Opción 1)

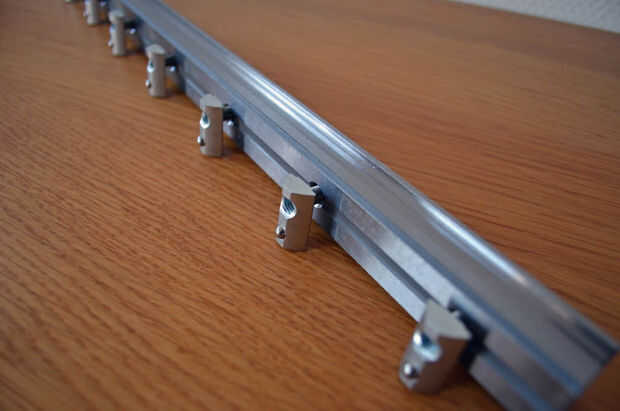

- Insertar seis (estándar de la máquina) o diez (máquina XL) M6 tuercas en T en el lado hacia arriba de la viga.
- Puede alinear las tuercas en T en la ranura empujándolos con su destornillador o una llave Allen pequeña haciendo referencia a la guía linear.
- Tome a la guía linear con las recesiones hacia arriba.
- Coloque a la guía lineal sobre la viga de aluminio con las tuercas en T insertadas.

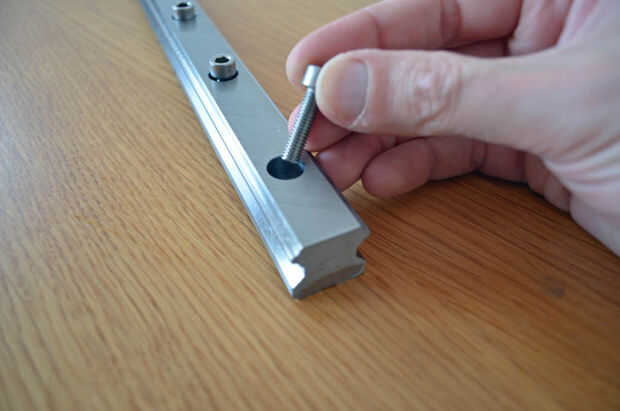

- Poner un M6x22 culata tornillo en cada orificio del tornillo guía y libremente lineal en. No hay necesidad de apretar los pernos todavía ya que tienes que alinear a la guía lineal de la viga. Lo haremos en un paso posterior.
Opción 2)
- Poner un perno de culata M6x22 en cada orificio de la guía lineal

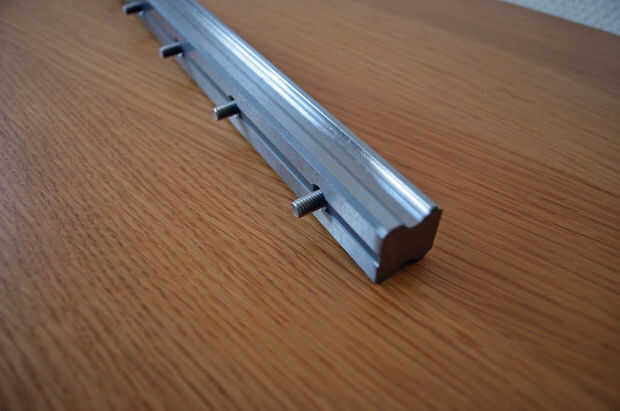

- Parcialmente a enroscar las tuercas en T los tornillos lo suficiente para el cerrojo a la tuerca de T

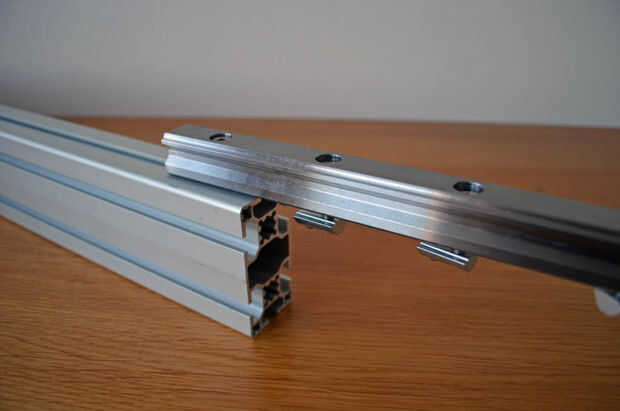

- Deslice todo el conjunto lineal en la Z-beam. Asegúrese de alinear correctamente las tuercas en T.
Apriete el perno en el extremo izquierdo para que no se deslice a la guía lineal sobre la Z-beam. Dar a los otros tornillos extra unos vueltas hasta el punto donde puede girar un poco la guía linear de la Z-beam.
Alinear a la guía linear con la Z-beam
Alinee a la guía linear por el ojo como paralelos y en medio de la Z-beam como sea posible.
Toma tu pinza (digital) y mide la distancia entre el lineal y el rayo. Esta distancia debe ser igual en todas las posiciones a lo largo de toda la longitud del eje z.
Comprobar que ambos extremos de la viga y la guía lineal al ras
Suavemente Apriete todos los pernos de la guía lineal poco a poco, dividiendo la presión uniformemente sobre la guía lineal. Para su última ronda de ajuste te puede sujetar los pernos en una especie de viril de forma, pero no como si usted donde el Hulk. De una manera varonil, pero no más.

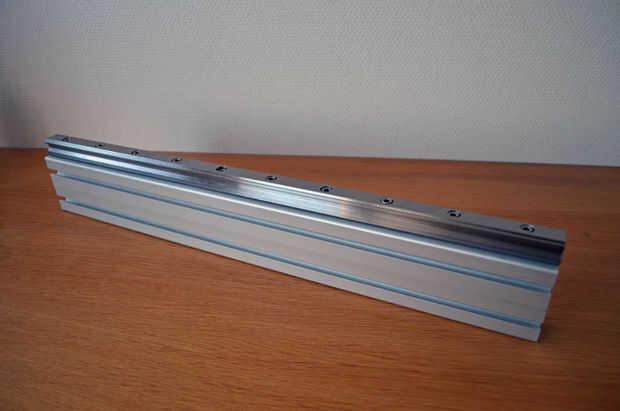

Ahora su guía lineal está alineado paralelo a la Z-beam.
