Paso 2: Fundación y Truss
Estas cerchas andamios son 24' de largo y pueden soportar una carga de punto de 2100 libras cada uno. Los materiales de cubierta pesan alrededor de 900 libras, un cuatro ruedas alrededor de 400 y un jinete alrededor de 200. Con una carga total prevista de alrededor de 1500 libras y una capacidad total de 4200 libras, deja 2.700 libras de carga. Incluso si se superan los pesos estimados hay un par de cosas de trabajo con nosotros. La primera es que 2.700 libras es mucho espacio para el error, la segunda es que cuando un límite seguro de trabajo de correos de fabricantes o SWL ya tiene un factor de seguridad en. Esto significa que incluso tho el SWL es 2100 el braguero puede realmente apoyar mucho más peso antes de falla. Esto debe nunca ser algo confiarse cuando diseño un puente, algo que alivie su mente acerca de la fuerza.

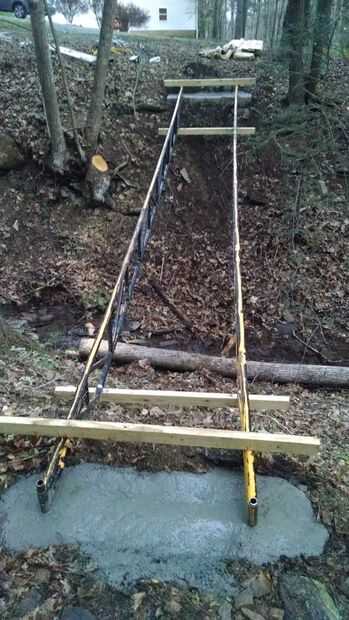

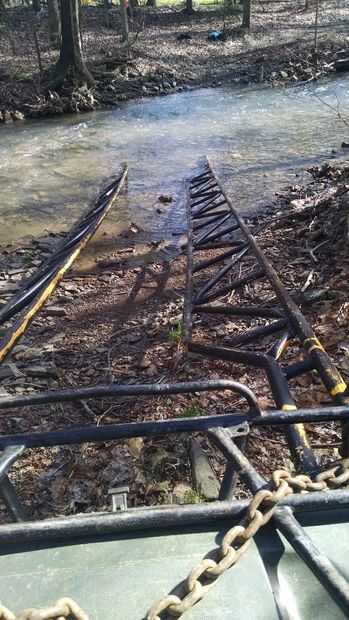

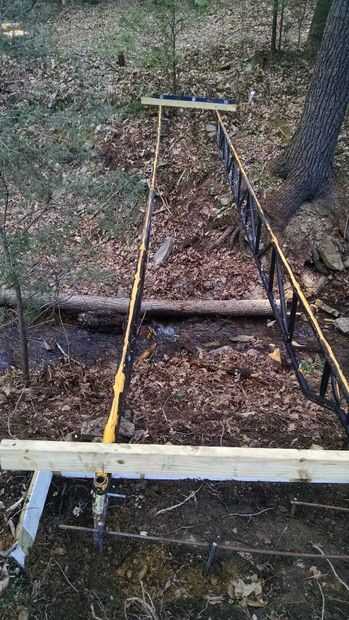

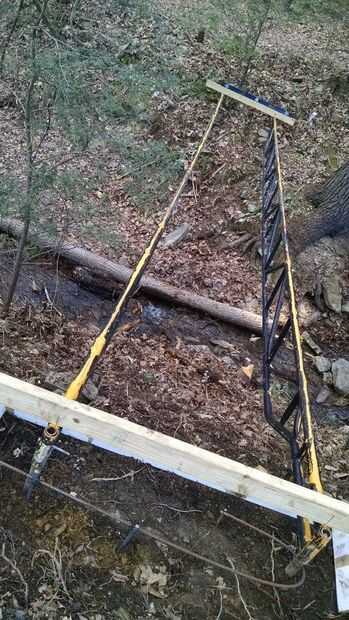

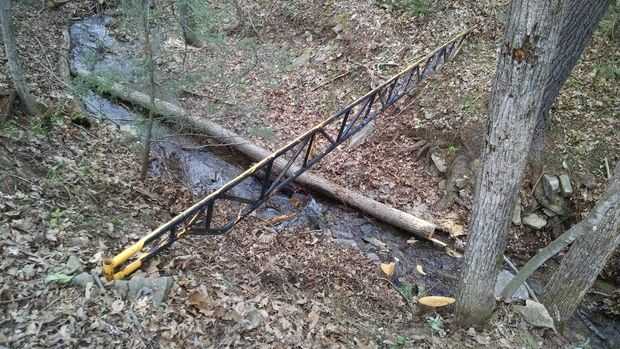

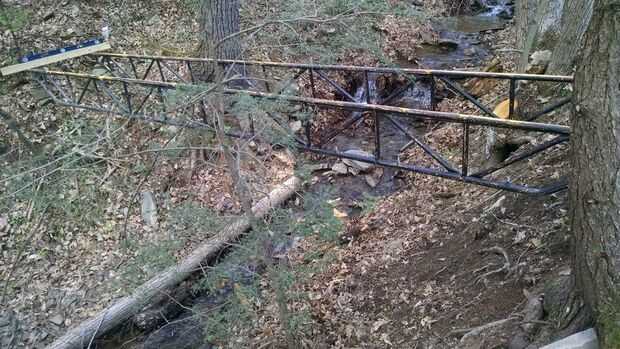

Las cerchas eran suavemente droga de un sitio sobre la montaña en el sitio de trabajo con cuatro ruedas y algunos cuidados. Esto no era la mejor manera de transportarlos, pero levantándose el 20' trailer de nuestro camino no es una tarea fácil. Una vez entregadas las cerchas se pusieron en su lugar. Colocar el braguero 36" entre sí. Este espacio fue elegido en base a la base de un rodador de media cuatro rueda. Utilizando rocas soporte y nivel de las cerchas. Tenga en cuenta que estos no son nivel a lo largo de la longitud del puente, justo a un lado. Asegúrese de completar este paso para ambos lados y comprobaremos que nada cambió después de efectuar todos los ajustes.
Encontrar algunos tubos de 1-1/2" OD y cortar en 4 trozos iguales. Usando una unidad de martillo de trineo las pipas en el suelo. La armadura tiene 2 agujeros en cada extremo para fijar en su lugar. Haga agujeros en el tubo y perno con pernos de 3/8 nominal ". Esto evitará que el truss en movimiento en las tuberías.

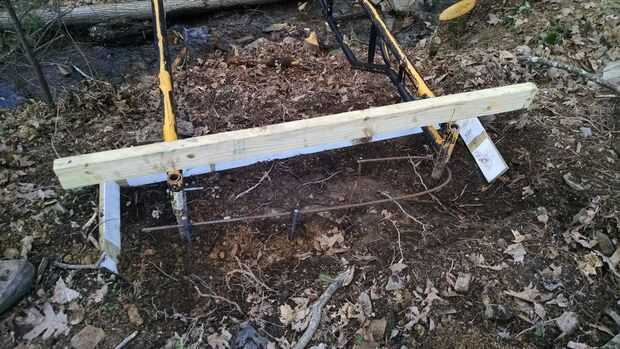

Una vez que las tuberías estén en lugar dig zapatas de cada lado. La cimentación debe ser aproximadamente 5' largo, 18" de ancho y por lo menos 4" de profundidad. Unidad varilla 3/8 "x 4' en el suelo a cada lado. Esta parte puede no ser necesaria, pero yo estaba preocupado con las zapatas deslizantes ya que están construidas en tal un banco escarpado. No olvide reforzar el pie con el rebar y atar toda la varilla junto con rescate de alambre.

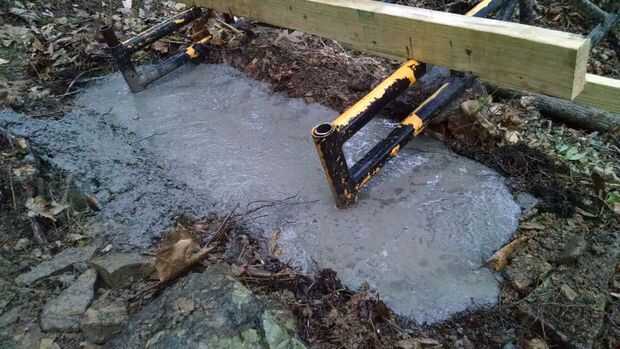

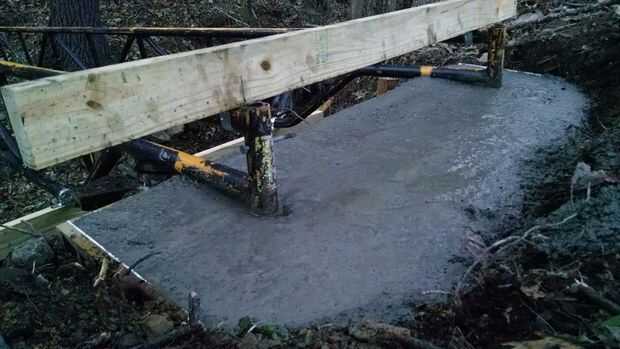

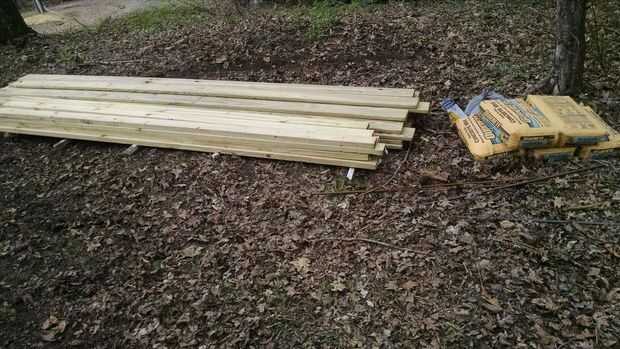

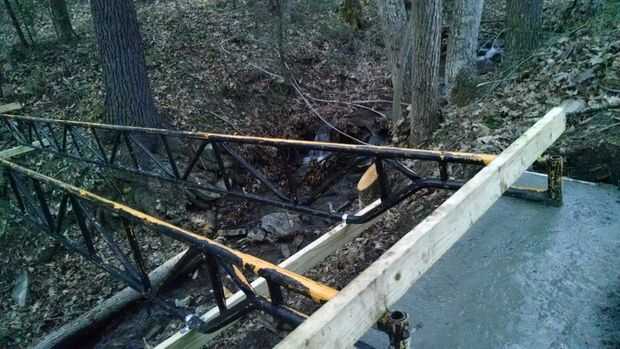

Sólo construí una forma concreta de un lado y que fue simplemente porque estaba en el lado de un banco muy escarpado. En la parte inferior me cavó un pie y vertió la quickcrete justo en el agujero. Cada lado requiere cinco sacos de 80 libras de quckcrete. Asegúrese de que la quickcrete a la parte inferior de la cercha. Que cubre la armadura podría provocar su oxidación y, en definitiva, no.
