ATX Banco potencia fuente Hack (2 / 4 paso)

Paso 2: Cutt el caso y elegir los cables

1- Ahora es necesario abrir la fuente de alimentación sólo Desatornillar la placa superior.

2- Dibuje lo que usted necesita para cortar en los lugares que desee

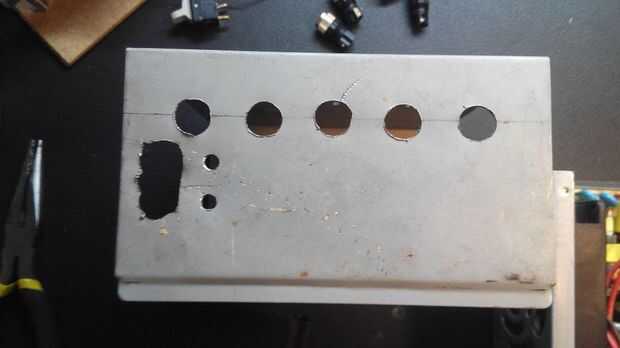

3- Cortar la caja con la broca de metal como en la imagen

4- Bordes afilados y los pedacitos de metal exceso de arena

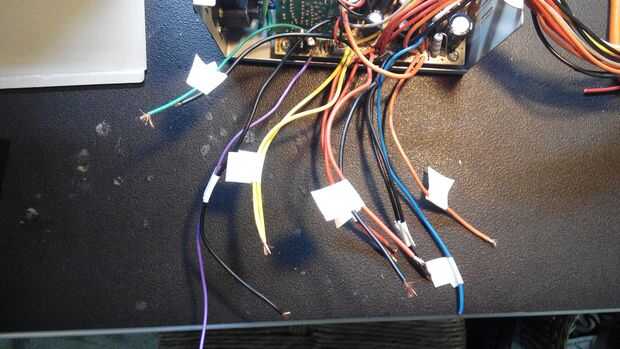

5- Seleccione los cables que necesitará para las salidas, si quieres tierra, 3.3V, 5V, 12V y - 12V Seleccione esta opción:

TIERRA: Cable negro

3.3V: cable naranja

5V: cable rojo

12V: amarillo alambre

-12V: azul cable
LED de alimentación: cable rojo para el ánodo y el cable negro para catódica

Stand-by LED: púrpura alambre para el ánodo y el cable negro para catódica

Conmutador: Cable verde y el cable negro para el interruptor termina

Nota: Si desea utilizar más de 2A en cada salida, te recomiendo por ejemplo, utilizar 2 cables rojos para asegurarse de que la don´t de los cables del derretimiento! (Lo hice en negro, rojo y amarillo).
