ATX Banco potencia fuente Hack (3 / 4 paso)

Paso 3: Soldar y pegar

Ahora es la parte difícil!

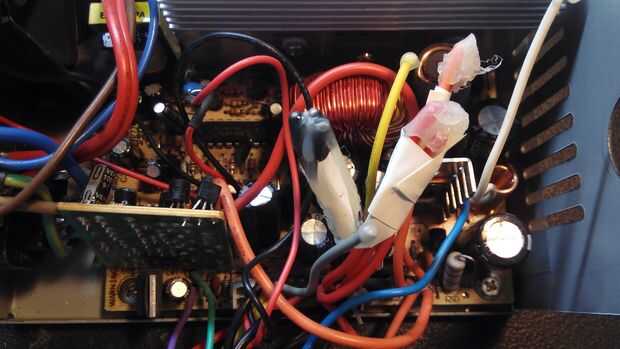

1- Se reúnen todos los cables restantes, cortarlas y pegamento caliente las puntas como en la foto 1

2- Para las luces:

LED de alimentación: Cable rojo para el ánodo y el cable negro para catódica

LED de stand-by: Cable morado para el ánodo y el cable negro para catódica

Conmutador: Cable verde y el cable negro para el interruptor termina

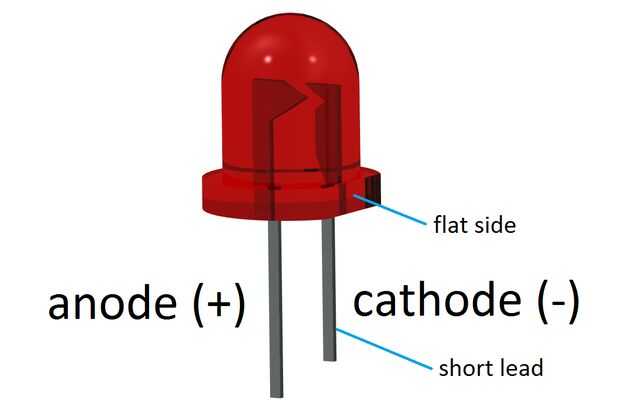

Para el LED´s tienes que poner una resistencia para bajar la tensión de 5v a 1.5v (soder que positivo del led, como en la imagen 3)

3- Colocar el interruptor y el LED´s.

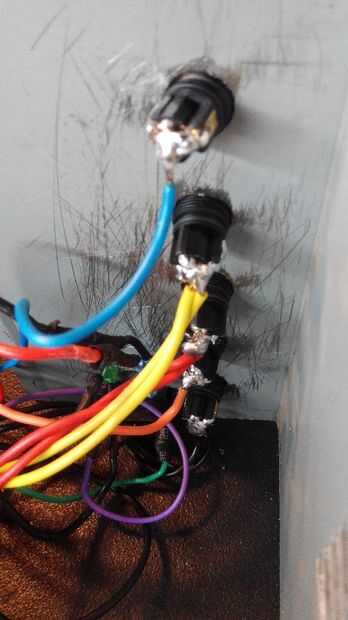

4- Soder todos los cables a los conectores hembra y ponerlos en lugar

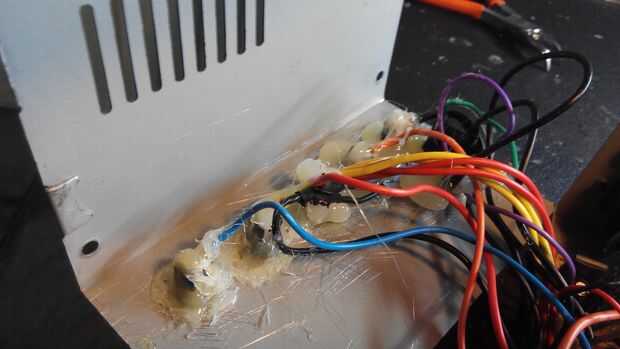

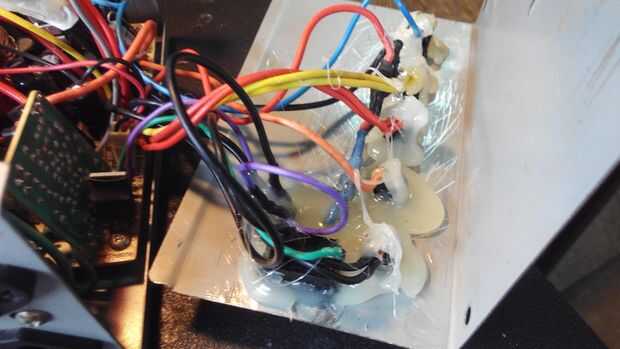

5- Pegamento caliente todo ceñido en su lugar
