ATX Banco potencia fuente Hack (4 / 4 paso)

Paso 4: Montaje y etiqueta prueba

Now the fun part!

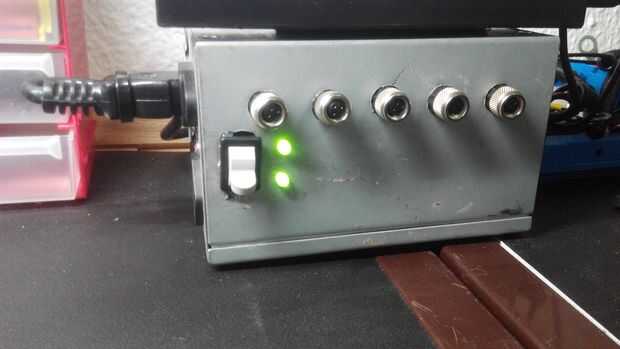

1. montar la placa superior en lugar

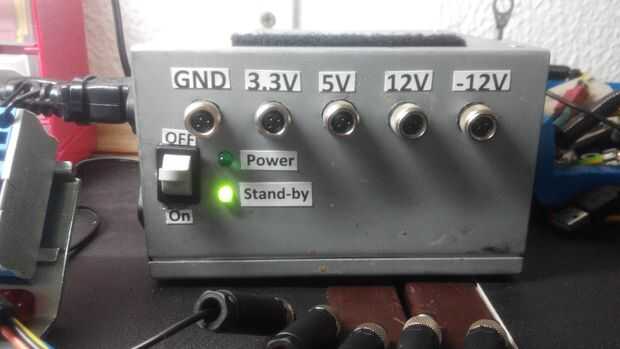

2 - etiquetar los productos, interruptor y LED´s

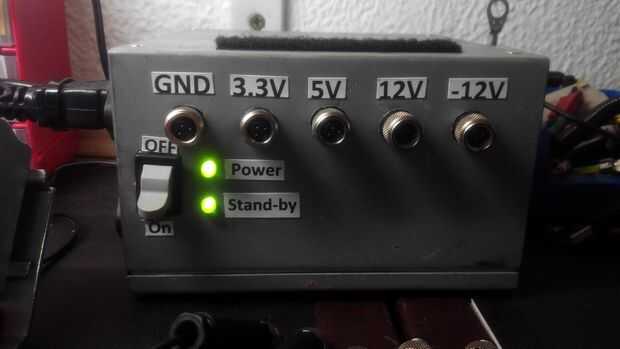

3 - conectar a la toma de corriente y espero doesn´t volar (es broma: p)

4 - prueba de las salidas con el multímetro o voltímetro

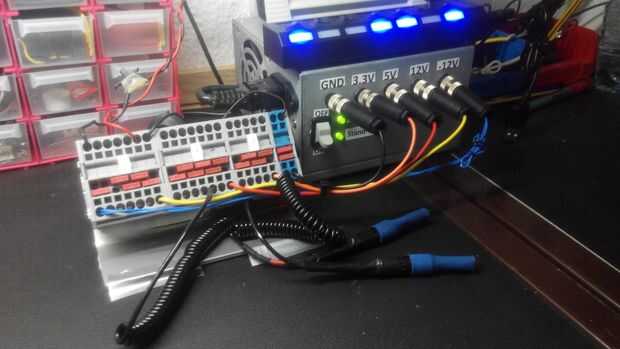

5-alambre los conectores machos como tou quieren! (Hice un dock externo para conectar los cables de los conectores machos así que puedo ampliar la capacidad de cableado cosas externas)
