ATX en ps probar cable. (2 / 5 paso)

Paso 2: Lo que debe hacer.

1 Corte la extensión ATX en la mitad. Puesto que el hombre termina lejos pues no se necesita.

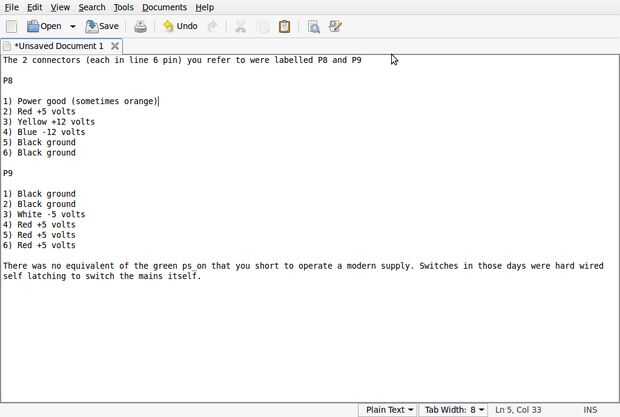

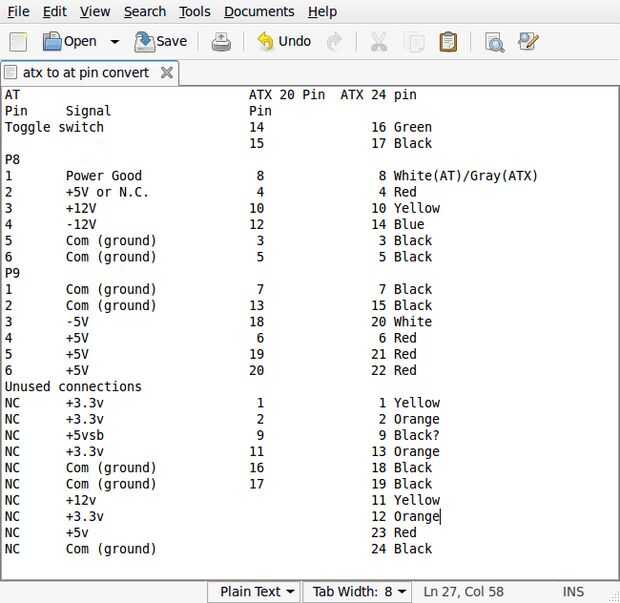

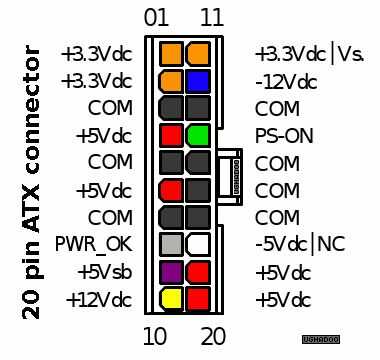

2. Inicio termina y luego empezar a soldar los cables según el diagrama de los conectores en el conector ATX hembra y generalmente, pero no siempre se suelda como los colores juntos, (por lo menos un juego de los cables no será del mismo color.) Seguir los diagramas para el suministro de energía.

3. en este momento ocho de los cables será o debe ser sin conexión. Ahora soldar el interruptor para el encendido y un cable de tierra negro extra según el diagrama.

4 Utilice cinta aislante para cubrir los cables pelados o expuestos/extremos ni puntos desnudos en el interruptor.

5. Vuelva a revisar cableado y todo es ok entonces utilizar la cinta aislante para enlazar todo para arriba. (si no solucionar los problemas para no freírlos en su computadora o ATX fuente de alimentación.
