ADVERTENCIA: Nunca opere la fuente de alimentación ATX con el caso apagado a menos que sepa exactamente lo que está haciendo, que contienen los alambres vivos en voltajes letales.

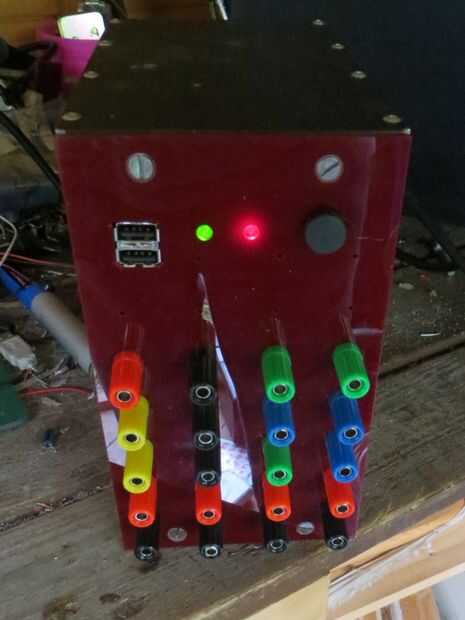

Hay algunos proyectos para convertir una fuente de alimentación ATX a una fuente de alimentación del Banco, pero ninguno de ellos era realmente lo que quería, así que decidí hacer mi propia versión con un poco de ayuda de algunos convertidores buck barato (que pueden ser modificados a modo de buck-boost para producir una salida negativa) para obtener algunas tensiones que no sean del ATX estándar unos. La cosa agradable sobre el uso de los convertidores es que desperdician muy poca energía.
Lo en que encontré malo con los que he mirado son:
* Demasiado grande - grande caja externa
* Ningún caso externo - que quería mantener intacta caja de mi ATX!
* Infrautilización de salidas
* Salidas limitadas
* Falta de flexibilidad.
* Subutilización de la energía disponible de una PSU ATX.
Dicho esto, hay algunos diseños hermosos aquí en Instructables, usted debe definitivamente comprobar que antes de proceder con este.
Una fuente de alimentación ATX tiene un montón de cables por una razón - puede dver un montón de amplificadores. Es cierto que la mayoría de los amplificadores vienen en una tensión, 5v o 12v, pero son muy útiles voltajes que tienes que admitir. Porque más energía está disponible en las tensiones que estoy siempre propensos a usar en mis experimentos, tiene sentido hacer algunas tensiones diferentes. Usé segunda mano KIS3R33 convertidores para los voltajes no-ATX.
"rc", a continuación significa "corriente para la PSU ATX utiliza"
Por lo tanto las tensiones de esta fuente será:
+ 2, 5V, 0, - 2, 5V... útil si desea ejecutar 5v op-amperios en una fuente de split
+ 3.3v, 0 @ rc... Iba a agregar - 3.3v, pero no hay realmente ningún punto
+ 5v, 0-5v @ rc... Si - 5v está disponible, por qué no usarlo. Se podría agregar un más de gran alcance - 5v salida utilizando uno de los convertidores modificados.
+ 5 v, 0 a través de una toma USB (extraída de una PC vieja)
+ 9v, 0 @ 3A... Yo quería ser capaz de usar en lugar de una batería de 9v
+ 12v, 0,-12v @ rc
Las salidas 3A tendrá una calificación máxima de 4A.
Después de esto los voltajes disponibles dependen de la complejidad que está dispuestos a ocuparse de:
* Ajustable + y - salidas hasta + 11, 0,-11 voltios @ 3A utilizando los módulos de KIS3R33
* Estas pueden hacerse a la pista, un poco mal, con la adición de un op-amp y algunas resistencias
* Tensiones superiores a la máxima ATX, hasta lo que quieras, realmente. Estos pueden ser ajustables y puede realizar un seguimiento, pero necesita un impulso y un circuito buck-boost con un par de MC34063 cambio de ic. Tengo esto por una razón, que son baratos. Una tira de 10 paquetes de montaje en superficie cuesta sólo £1. La advertencia de este enfoque es la corriente de entrada puede llegar a picos muy altos.
Después de mucha experimentación descarté la idea de seguimiento + y - salidas ajustables con 2 de los convertidores KIS3R33, modificada para la operación de buck-boost, porque el seguimiento no es suficientemente preciso ni la gama suficientemente grande como para ser realmente útil. Sin embargo, he incluido un circuito - que se puede mejorar sobre ella.
Por supuesto, puede mezclar y combinar para conseguir lo que salidas que desee.
-Salida de 12 v de la la fuente de alimentación ATX es bastante limitado para corriente, descubrí que mina era un poco corto la tensión también. Si usted quiere - 12v con ronco más tienes que agregar un más de gran alcance convertidor buck-boost. Si no desea construir un circuito MC34063, es posible encadenar el KIS3R33 modificado módulos.
3A se especifica ya es la máxima corriente de los módulos del convertidor buck. Puede ser algo menos para las tensiones negativas
0V es el punto de que todas las tensiones se miden, se refiere a los cables negros de la fuente de alimentación. Pero por supuesto sabía que...
Otras tensiones pueden obtenerse mediante el uso de un voltaje distinto de cero para un lado, por ejemplo, si utiliza - 5v, 0, + 12v le dará 17v, sin embargo, la línea de 0v "real" ahora será a + 5v en relación con su nuevo 0v. También se limitará la corriente a la fuente clasificada más baja se utiliza en el presente acuerdo.
La versión básica de esta fuente no tiene limitación de la corriente más allá de los límites más altos de la PSU ATX. Además de la limitación foldback no está dentro del alcance de este instructable.
Lo que usted necesita:
* Una vieja fuente de alimentación ATX, comúnmente extraído de una vieja PC.
* Algunos convertidores del buck de KIS3R33. Usted puede comprar estos en eBay y otros lugares muy barato. No quedar atrapados por los "kits de conversión". Los convertidores contienen un chip de MP2307, un inductor y algunos otros componentes. Se fijan en 3.3V pero tienen un perno de ajuste así que usted puede fijar cualquier voltaje deseado y son fáciles de convertir a la salida negativa.
* Algunos bornes de 4 mm en varios colores, o en otra terminación de tu elección.
* Algunas láminas de metal para el caso
* Algunos plásticos de la hoja para el panel frontal
* Algunos aglomerados para la base
* Un pequeño trozo de madera para montar el interruptor y LED
* Algunos ciegos remaches pop también conocido como
* Algunos tornillos para madera
* Un interruptor y algunas de LED, preferiblemente uno rojo y uno verde.
* Algunos prensar terminales
Utilicé estos materiales porque son lo que sucede que tiene. Reciclar lo que tiene, mis amigos, y producir algo único!
Herramientas:
* Tijeras
* Taladro + Brocas
* Cortador de paso (para tener aseados orificios grandes)
* Punzón de centro
* Brújula
* Plaza
* Regla y lápiz
* Sierras (realmente encontré una sierra mecánica para metales a ser útil cuando la hoja de acero más gruesa corte)
* Remachadora
* Destornillador
* Llave para tuercas de los bornes (aunque puede utilizar alicates)
* Soldador
* Herramienta de engaste
Epílogo: Desde que esta construido y han estado usando por un tiempo, la PSU ATX usé lamentablemente ha muerto me. Buena excusa para empezar un nuevo diseño...
