Paso 3: Colocar los terminales de
Opté por usar postes baratos disponibles en packs de 5 colores en eBay de diferentes proveedores. Si con estas, tienda, los precios son muy variables, y he visto al menos 2 estilos, sin embargo los colores parecen limitarse a rojo, negro, verde, azul y amarillo. También compré postes extra rojo y negro del mismo tipo.
Dependiendo de la fuente de alimentación que tiene, es probable que se elija un esquema diferente. Un moderno debería tener un énfasis en salidas de 12v. Este es bastante antigua por lo que tiene mas salidas de 5v.
Los terminales particular utilicé tienen 2 tuercas para hacer la conexión, así como una soldadura terminal. Uno de los frutos secos protege el núcleo de metal en el cuerpo de plástico. Apretar esta tuerca antes de montar el post en el panel para fortalecer antes de apretar la tuerca de montaje principal, con el fin de reducir la posibilidad de romper el cuerpo plástico.
Perfore pequeños agujeros en el panel antes de perforar los agujeros de tamaño completo para los terminales. Esto asegura un posicionamiento más preciso. Todos los taladros "pasee" antes de morder en el material a perforar y taladros más grandes vagan más. Un agujero piloto asegura que no pueden hacer esto. Los orificios deben 7mm para estos terminales particulares. Idealmente, ya que los puestos tienen caras planas en la parte roscada, los agujeros sería oval para parar los puestos de poder hacer (tal vez 5,5 mm a través de los planos), sin embargo me alegré al llano los redondos del taladro.

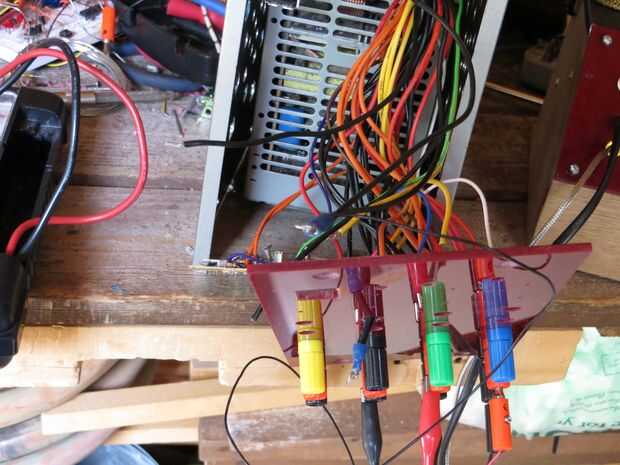

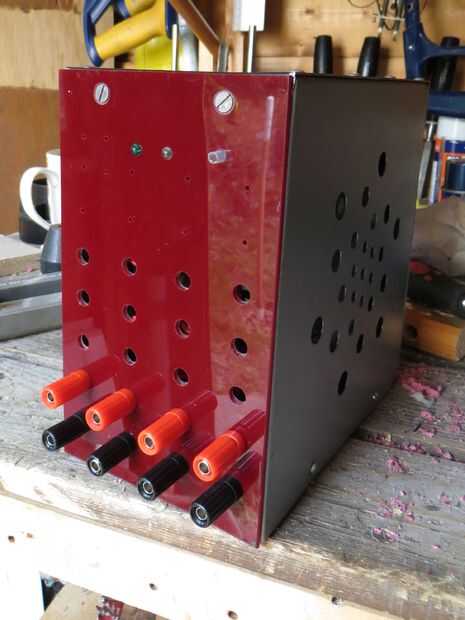

Inserte los terminales en los orificios, a partir de una fila de los negros en la parte inferior, luego (para una más vieja fuente de alimentación) una fila de los rojos encima de estos. Estos serán los terminales 0v y 5v.
Par los cables de la fuente de alimentación según sus colores, sino también compensarlas por longitud. Tratar de aclarar un poco para que no gire y cruzar tanto. Otra vez, el número de cada tipo de cable y número de terminales puede estar diferente, una combinación que no sea de pares puede ser más apropiada para usted.

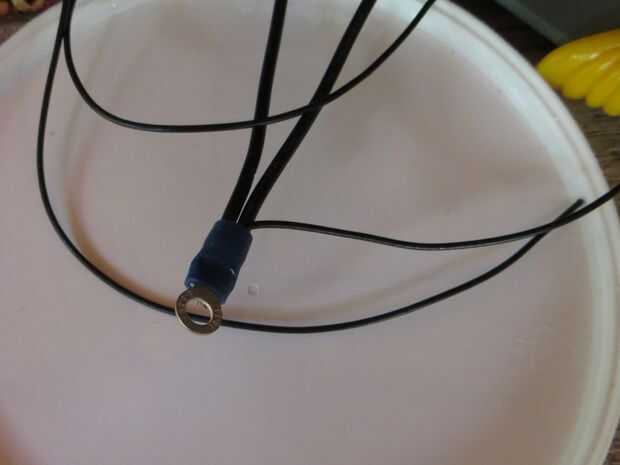

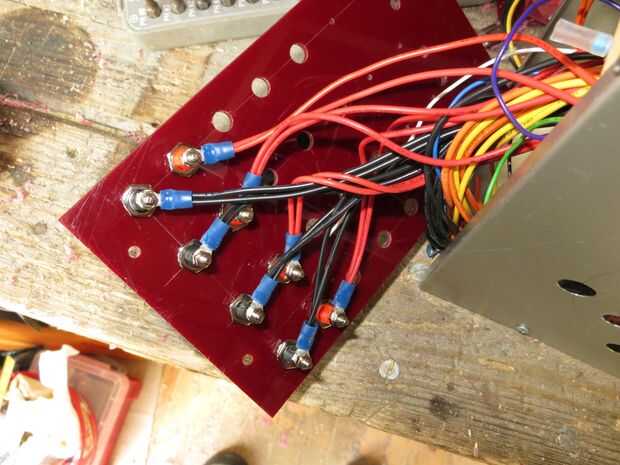

So. tira de unos 5-7mm del extremo de cada cable y que encajen con un terminal de presión de anillo pequeño. Coloque un cable negro más fino adicional en 2 de los pares negros y un cable rojo más fino adicional en uno de los pares rojo. También añadir un extra de grosor total cables un par de 12v y un par de 5v. Éstos deben ser lo suficientemente largos para alcanzar el interruptor y LED, conexión USB y reguladores de KIS3R33. Los pares más ir a las terminales más alejado donde los cables salen de la fuente de alimentación. Ajuste cada terminal a un poste terminal de anillo, pero no apretar las tuercas todavía, porque los cables deben ser capaces de moverse un poco mientras trabajas en él. También les hace fáciles de deshacer si desea cambiar las cosas o quitar el panel. Si los tienes también es buena idea colocar una arandela antivibración entre el anillo y la tuerca superior
Por supuesto usted puede soldar los cables, pero esto es más difícil de desmontar si necesita hacerlo.
A pesar de que aún no tiene todas las tensiones listas, esto obtiene algunos de los alambres fuera del camino.
