Audífonos inteligentes (4 / 8 paso)

Paso 4: filtros

Ya que es un dispositivo de audio, es importante asegurar que las salidas de los filtros de fase. Puesto que los filtros de Bessel tienen el retardo de grupo más, son el filtro de elección para este diseño. También utilizaremos las topologías de Sallen-Key para aplicar estos filtros como podemos construir un filtro de segundo orden con un amp op solo. Para los filtros bandpass, utilizaremos una topología VCVS.

La señal para este diseño se divide en cuatro canales, correspondientes a cuatro diferentes bandas de importantes audiencia. El primer grupo consiste en las señales por debajo de 300Hz, así que usamos un filtro de paso bajo estándar. Esta banda corresponde a bajas frecuencias que se pueden escuchar. La segunda banda comienza a 300Hz y sigue a 3kHz. Esta banda es seleccionada para corresponder a la gama de la voz. La tercera banda comienza en 3kHz y se extiende a 8kHz. Esto corresponde a las frecuencias altas que puede oírse. Por último, la cuarta banda se extiende más allá de 8kHz.

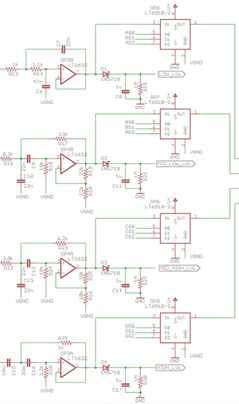

Las especificaciones de filtro en el esquema superior se recomiendan la operación. Si desea cambiar las bandas para sus propias necesidades, valores de los componentes tendrá que ser cambiado. Si no está familiarizado con la topología de la Sallen-Key, por favor lea esta como que lo guiará a través del cálculo. Si desea cambiar los filtros de paso de banda, esta es una útil herramienta que le guiará a través del proceso. Tenga en cuenta que el factor Q de un filtro de Bessel es 1/sqrt(3). Por favor consulte este Q-factores de otros filtros recomendados.
