Audífonos inteligentes (5 / 8 paso)

Paso 5: Nivel estimador

Para la prótesis de oído, queremos ser capaces de calcular la potencia en cada banda de frecuencia. La manera popular de hacer esto es mediante un FFT. Sin embargo, aunque esto es posible con un Arduino, ser gravar en sus recursos. Tan en su lugar utilizamos un estimador de nivel al final de las bandas separadas para imitar la función de un FFT en circuitos analógicos.

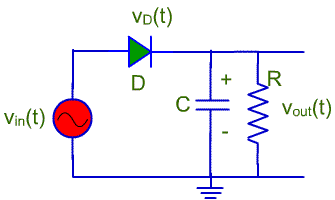

Para estimar el nivel de cada banda, rectificar la señal usando un diodo de Schottky y luego cargar un condensador para guardar la información de nivel. El condensador es en paralelo con una resistencia que se utiliza para descargarlo poco a poco, creando un efecto promedio. Esta señal es luego introducida en una entrada analógica de Arduino que puede utilizar para detectar el nivel de la banda.

Nota: Cortesía de Universidad de Bucknell
