Paso 2: Diseño de la electrónica y creación de prototipos

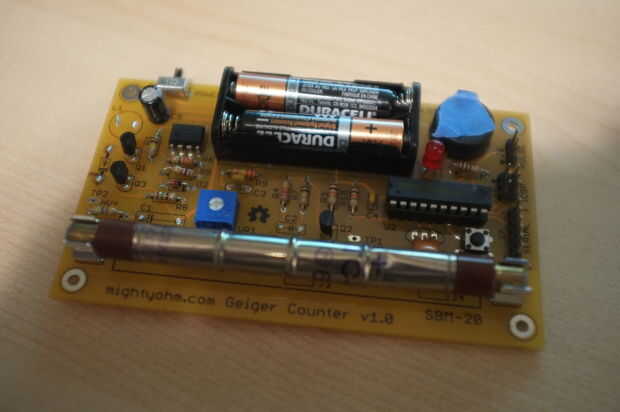

Para comenzar a investigar cómo crear esta pieza, he pedido el kit de MightyOhm contador de Geiger de la vertiente del fabricante. Básicamente se trata de una pequeña batería DC boost fuente de alimentación, un circuito detector y microcontrolador y un altavoz piezoeléctrico y LED. Utilizando su documentación de código abierto como guío, hice un diseño para un mucho más pequeño circuitos utilizando componentes SMD que serían integrable en la pieza final.

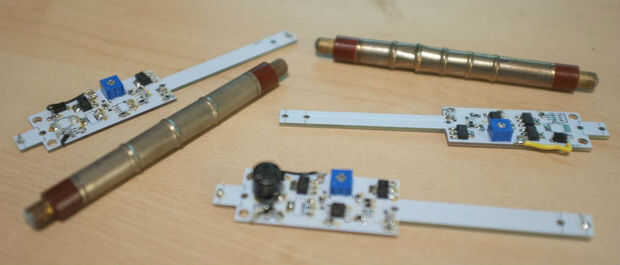

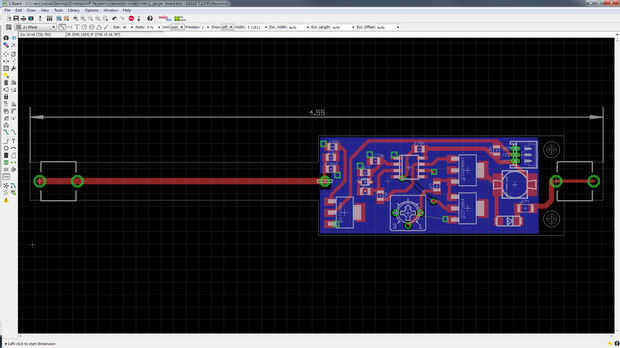

Mis tablas tenían un conector de tres clavijas para llevar alimentación y tierra a la Junta y la señal de apagado del tablero a la electrónica de control. Decidí seguir con el tubo de Geiger-Müller de SBM-20 para la estética y porque era fácil para una porción grande del excedente de ellos de Ucrania. Las tablas requieren un poco de trabajo llegar a un estado de trabajo funcional y estable. Muchas de las piezas SMD no clasificados apropiadamente para los voltajes más altos involucrados en este circuito, y el alto voltaje clasificado versiones no disponible en las huellas del paquete que he utilizado en el PCB asi tenían que ser airwired.
Solo como nota, hay dos tipos fundamentalmente diferentes de tubos GM. Hay el tipo de metal como el SBM-20 que puede detectar partículas gamma y beta y el más costoso tipo de ventana de vidrio mica que también es sensible a las emisiones alfa. Este es un sitio práctico listado algunos de los tubos disponibles y comparando su sensibilidad:
