Paso 7: Instalación de la electrónica
Después de todos los aislamientos fueron montados, es tiempo de unir las dos piezas de madera y para instalar la electrónica.

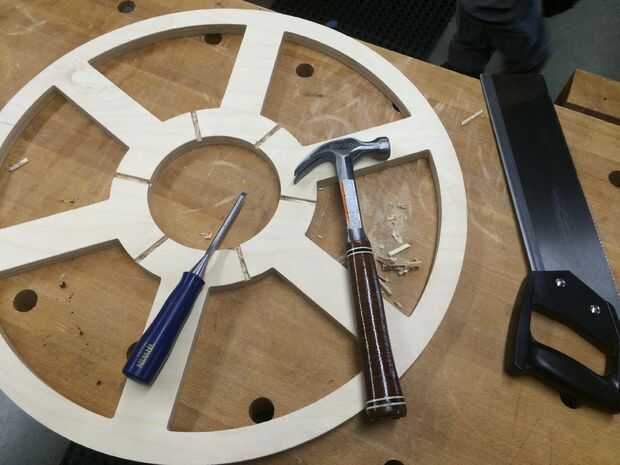

Gritos de! Supongo que necesitaré una persecución de cable para el cable de tres conductores de alimentación/datos a cada uno de los PCB de Geiger a la cavidad central. Tiempo de martillo y cincel.

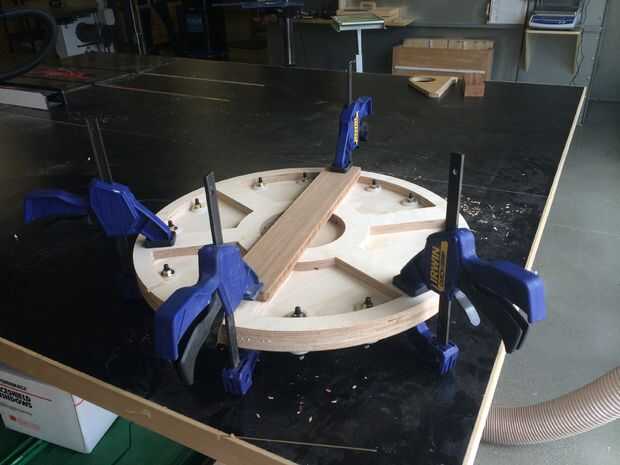

La parte inferior y superior fueron pegados junto con Titebond y fijar un día para otro.

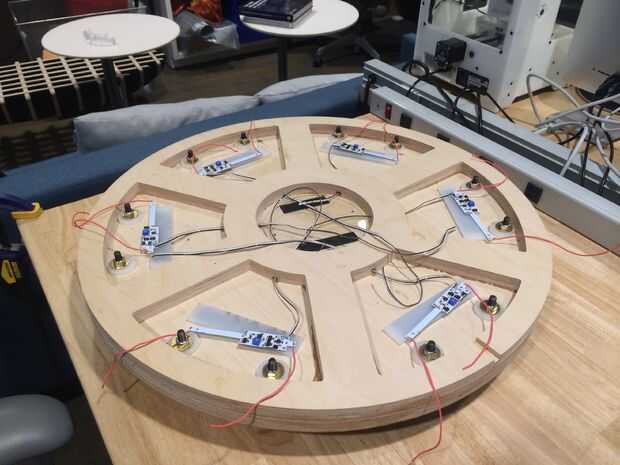

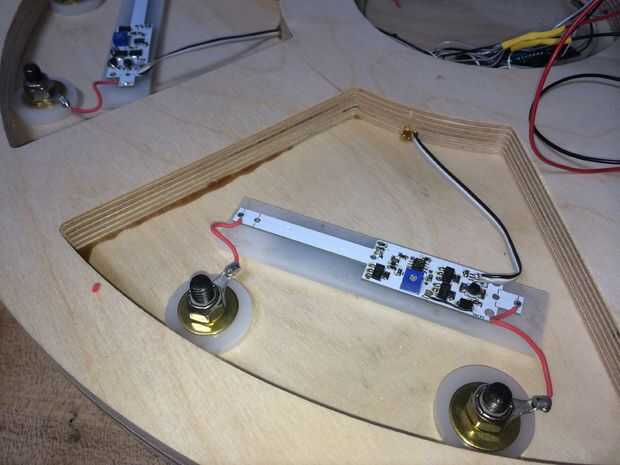

Rápidamente cortar unos rectángulos de fenólico y usado VHB para sujetar a la pieza, seguida de los PCB de montaje. En este punto también funcionó los cables a través de las persecuciones en la madera y caliente-pegado en lugar. Los cables naranja que ves arriba están revestidas de goma HV-aislamiento del cable de que va a llevar el ~ 300VDC del tablero a las armellas por tener terminales de anillo atados y ser ajustados bajo las arandelas.
