Audio comentarios de llama (1 / 7 paso)

Paso 1: Cosas que necesita

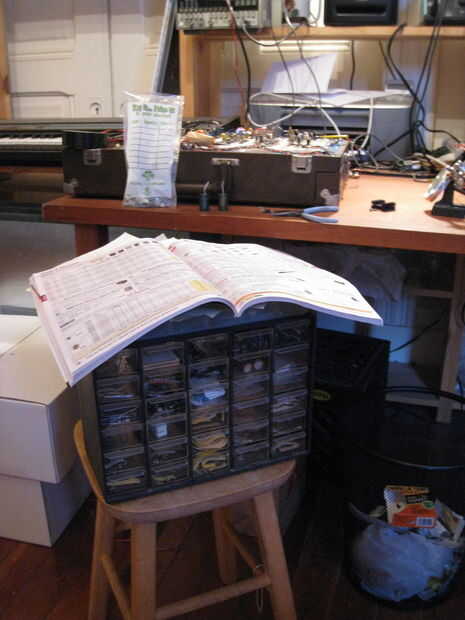

he utilizado un montón de cosas para hacer este proyecto. Prefiero obtener cosas de Jameco y Radio Shack porque son súper convenientes y hago de todo en el último minuto. Usted puede conseguir todo de Digikey también, o sea su proveedor de electrónica favorita, ninguna de las partes son exótica.

Necesitarás:

Un altavoz.
Una vela y un candelabro.

Alambre - me gusta tener dos 3 paquetes de alambre de radio shack, una base sólida y una cadena. Prefiero calibre 22.

Perfboard - me gusta el número Junta 276-150 de shack de radio, es barato y útil.

Fuente de alimentación - diseñé esto con el bien decir 24V 1A fuente de Jameco. Uno de los jacks correspondientes deberá también si no quieres la fuente directamente a la Junta de la soldadura.

Componentes electrónicos - usted puede conseguir todos éstos de Jameco.
Resistencias:
2.2 x1
1k x1
5,6 k x2
10k x4
22k x3
33k x1
100k x1
200k x1
1M Potenciómetro de ahusamiento Audio
Fotorresistor (utilicé Jameco #CDS003-7001)

Condensadores:
0.1uF x3
1uF x3
10uF x5
100uF x3
2200uf x1

Semiconductores:
MC1458 x1 (cualquier uso general doble op-amp está muy bien, son baratos)
LM555 x1
LM7805 x1
LM1875 x1 (además de disipador de calor)
1N4733 x1 (cualquier diodo Zener de 5V es fino)
DIP de 8 pines de los zócalos de x2 (DIPs son dificiles de eliminar si usted explotar accidentalmente, mejor al zócalo por si acaso. El LM7805 y LM1875 están en a-220s, más fácil de sacar la placa si es necesario...)

Herramientas:
Cautín y soldadura
Alicates, pelacables, cortador diagonal
