Paso 5: Colocar el Perfboard

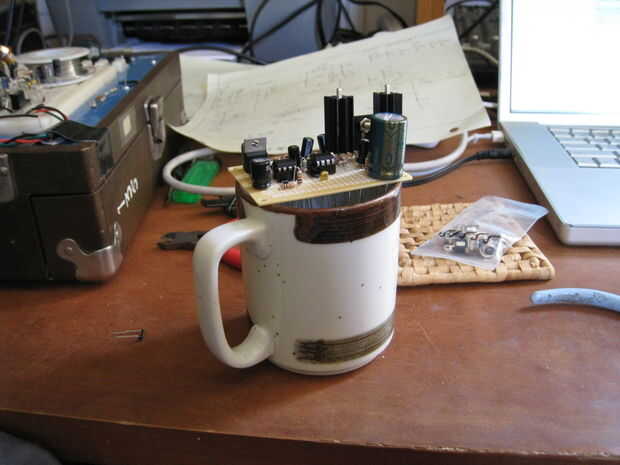

intento mantener unos consejos extras ahí. Son baratos. Yo trabajo generalmente hacia fuera el diseño uno un perfboard y luego copiarlo en la una que soy de soldadura. Una taza de café es útil aquí, puede caer parte por y se queda sin se suelda hacia abajo.

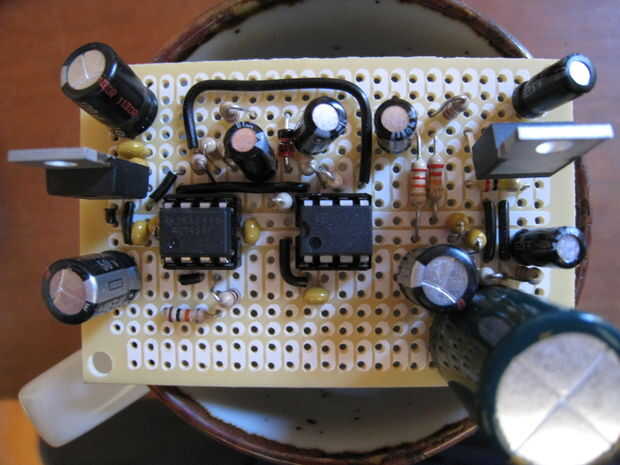

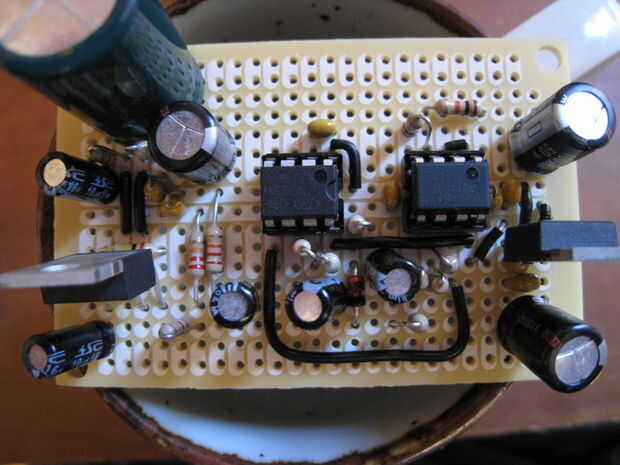

Aquí hay algunas fotos de mi perfboard prototipo después de finalmente he terminado el diseño.

Estos tableros tienen poco autobuses de tres orificios para conectar cosas juntos. Intento hacer la mayor cantidad posible de las conexiones con los. Tanto como sea posible del resto de las conexiones se hacen sobre los cables de componente en la parte trasera y soldadura de juntas. Algunos te cable junto con los cables en la parte superior de la Junta.

Usé unos condensadores de desacoplamiento más que en el esquema. Hay casquillos en la fuente 24 V justo al lado del LM7805, para producir una estable 5 V, y otro en la fuente 24 V justo al lado del LM1875, para mantenerlo feliz. Allí se encuentra un tercio de casquillos en la alimentación de 5 V.
