Audio-controladas Navidad luz intermitente con individualmente controlado canales estéreo (5 / 8 paso)

Paso 5: Vuelva a colocar el potenciómetro de

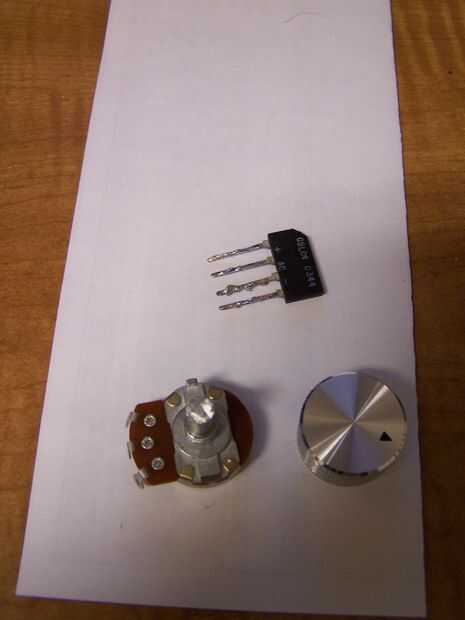

Ya que me había roto el 10 k potenciómetro w/conmutador doble que fue originalmente incluido con los altavoces, me vi obligado a reemplazarlo. Mi RadioShack local no tiene ninguna parte que directamente, sustituiría así que compraron potenciómetros de audio 2-10k y utiliza un interruptor que había dejado de una fuente de alimentación de computadora que había recuperado las piezas aprovechables. Estos potenciómetros (también conocido como resistencias variables) me costó $3/cada uno.

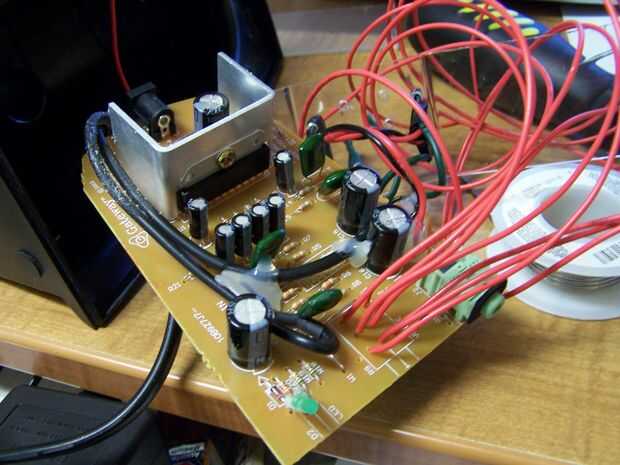

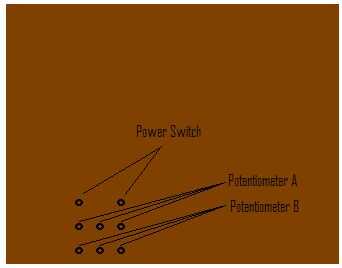

La siguiente cosa a hacer es soldar cables cortos para los agujeros donde los cables del potenciómetro antiguo solían ser. Esto debe tomar 8 alambres.

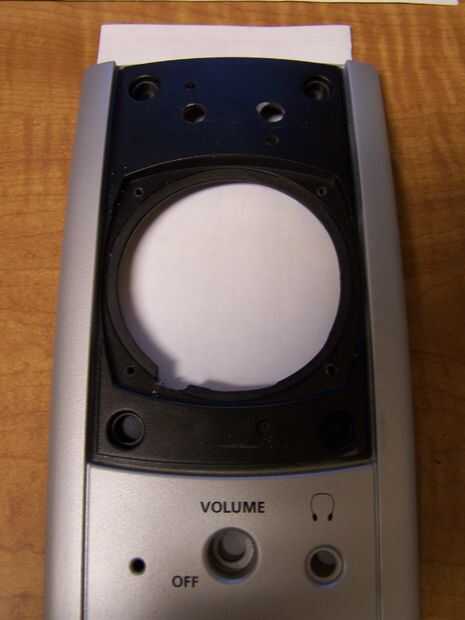

A continuación, debe hacer modificaciones necesarias a la placa frontal. I taladrar dos orificios grandes y dos pequeños agujeros para los potenciómetros, así como cortar un agujero para el interruptor nuevo.

Prueba de ajuste de los potenciómetros y el eje de longitud con una pequeña sierra.

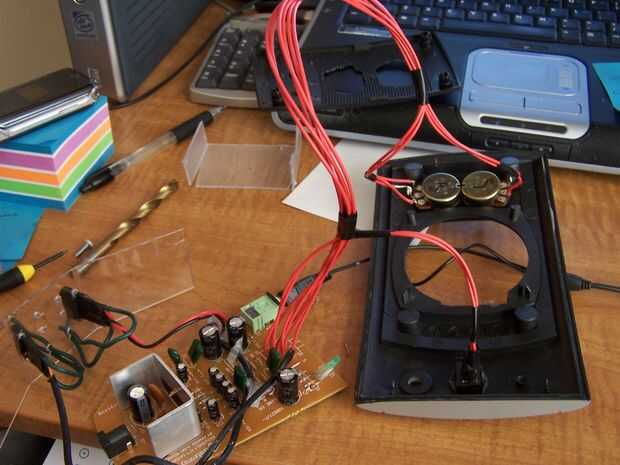

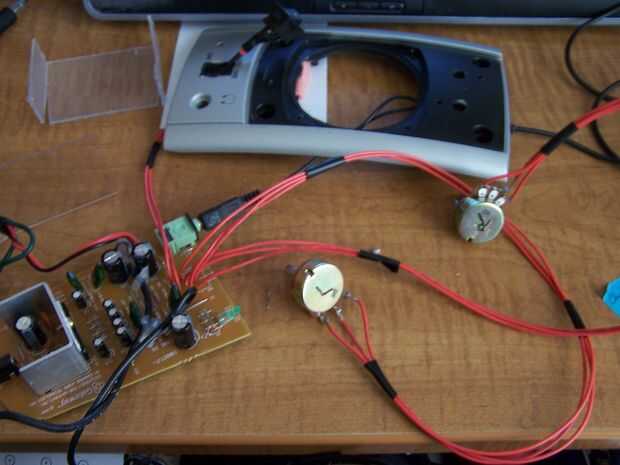

Ahora, asegurándose de mantener la misma orientación, los otros extremos de los cables a los potenciómetros de nuevo de la soldadura.

Luego, soldar los dos hilos sobrado al interruptor. Que tenga que poner los cables del interruptor a través del orificio del interruptor antes de soldar. Envuelva los cables de cinta aislante para evitar cortocircuitos.

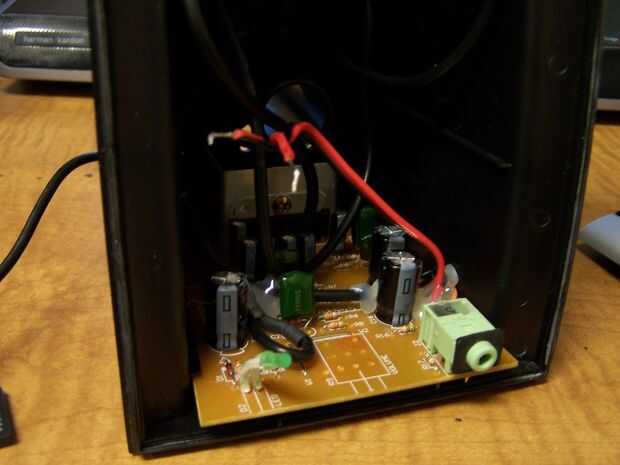

Después de esto, me conectado el transformador de la verruga de la pared y enciende el circuito de prueba. El LED indicador de alimentación encendido, enchufado en un par de auriculares y escuchar por cambios en el sonido cuando cumplí los potenciómetros. Se trata de cómo me di cuenta de que izquierda potenciómetro controlado y que controla canales de sonido derecho.
