Paso 6: Cable AC y relés
Soldar el cable de alimentación y los talones de cable adicional a tomas del transformador de la verruga de la pared. Se necesita un cable corto para ir a la salida, como se ve en blanco, mientras que el otro lado debe ir a ambos relés. Usé un solo cable y despojado del aislamiento del medio y final de la misma para este fin.

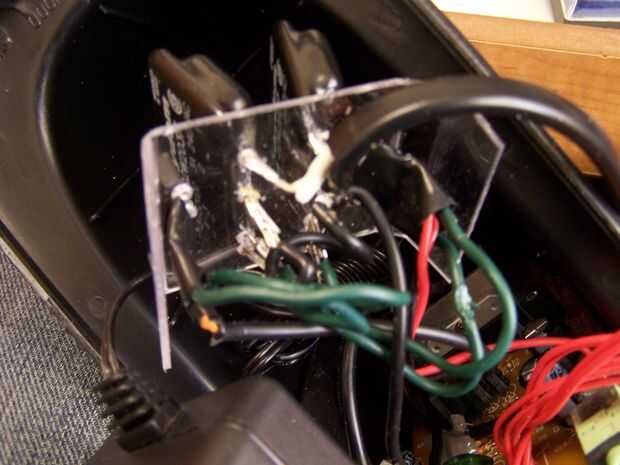

Ahora estás listo para la soldadura de sus repetidores en. Conectar el + al polo positivo del rectificador y negativas - para el rectificador. Luego suelde el cable negro del cable eléctrico con un conductor de CA en cada uno de los relés. Luego soldar dos cables cortos del otro cable de AC de los relés a cada una de las salidas, donde la pestaña se ha rota anteriormente. Envuelva todas las conexiones con cinta aislante.

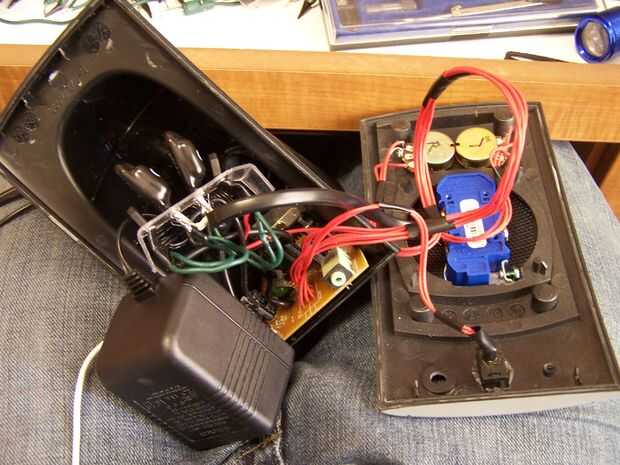

Aquí se descomponen todas las conexiones eléctricas necesarias.
Altavoz derecho piernas AC del rectificador R
Altavoz izquierdo con piernas de AC del rectificador L
+ Rectificador R a + relé R
-Rectificador de R a - relé R
+ Rectificador L a + relé L
-Rectificador de L a - relé de L
Potencia: 1 a la verruga de la pared, lado de salida A
1-fuente, relé L AC1, relé R AC1
Relé de AC2 de L a parte inferior de salida B
Relé R AC2 al lado de la salida superior B
